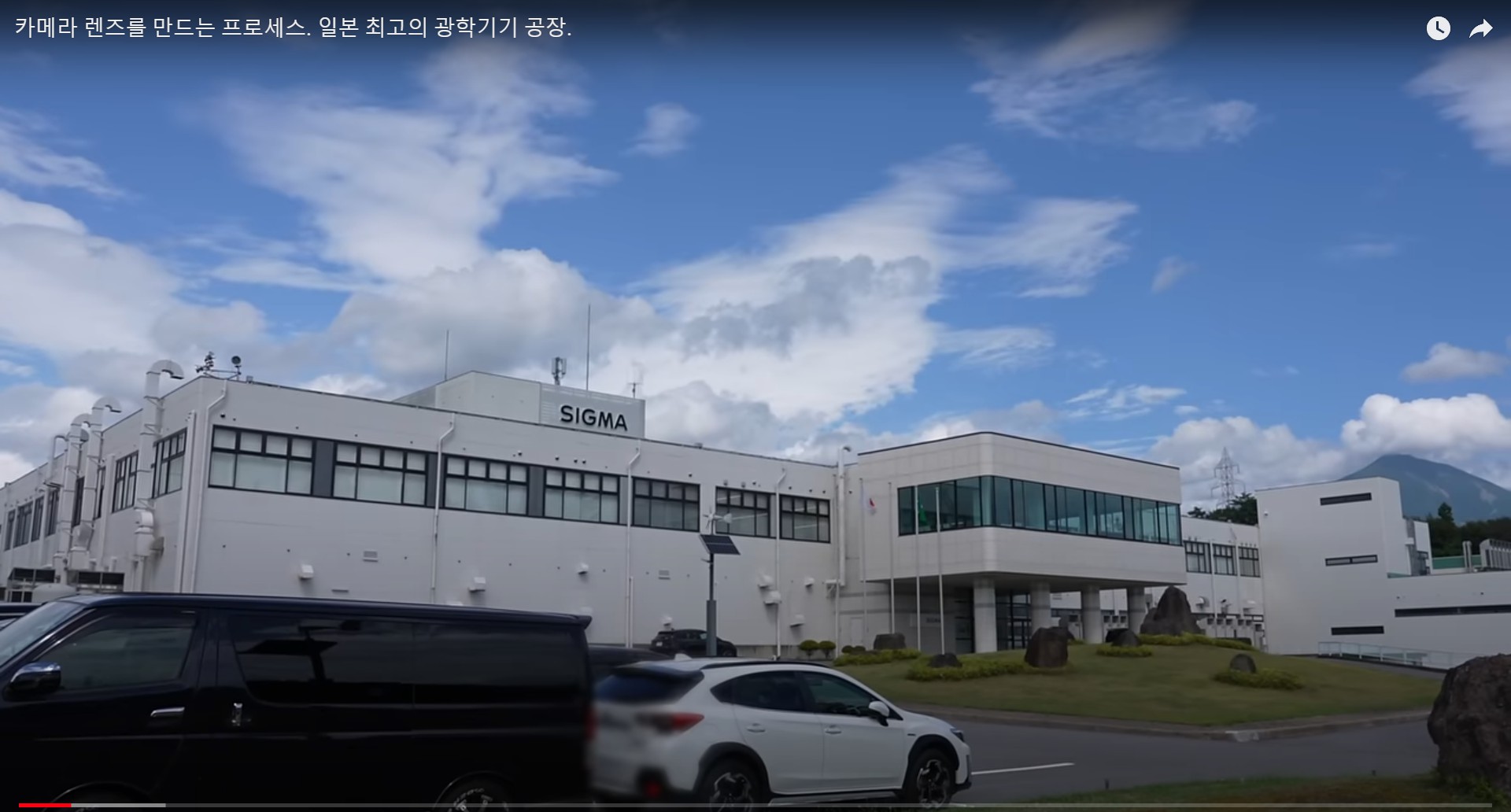

일본 후쿠시마현 야마군 반다이초에 있는 주식회사 시그마 아이즈 공장.
디지털 카메라, 교환 렌즈, 각종 액세서리 등의 광학 기기의 제조·판매를 하는 회사입니다.
오늘은 카메라의 교환 렌즈가 만들어지는 프로세스를 보여 드리겠습니다.
그럼 함께 확인해보실까요?

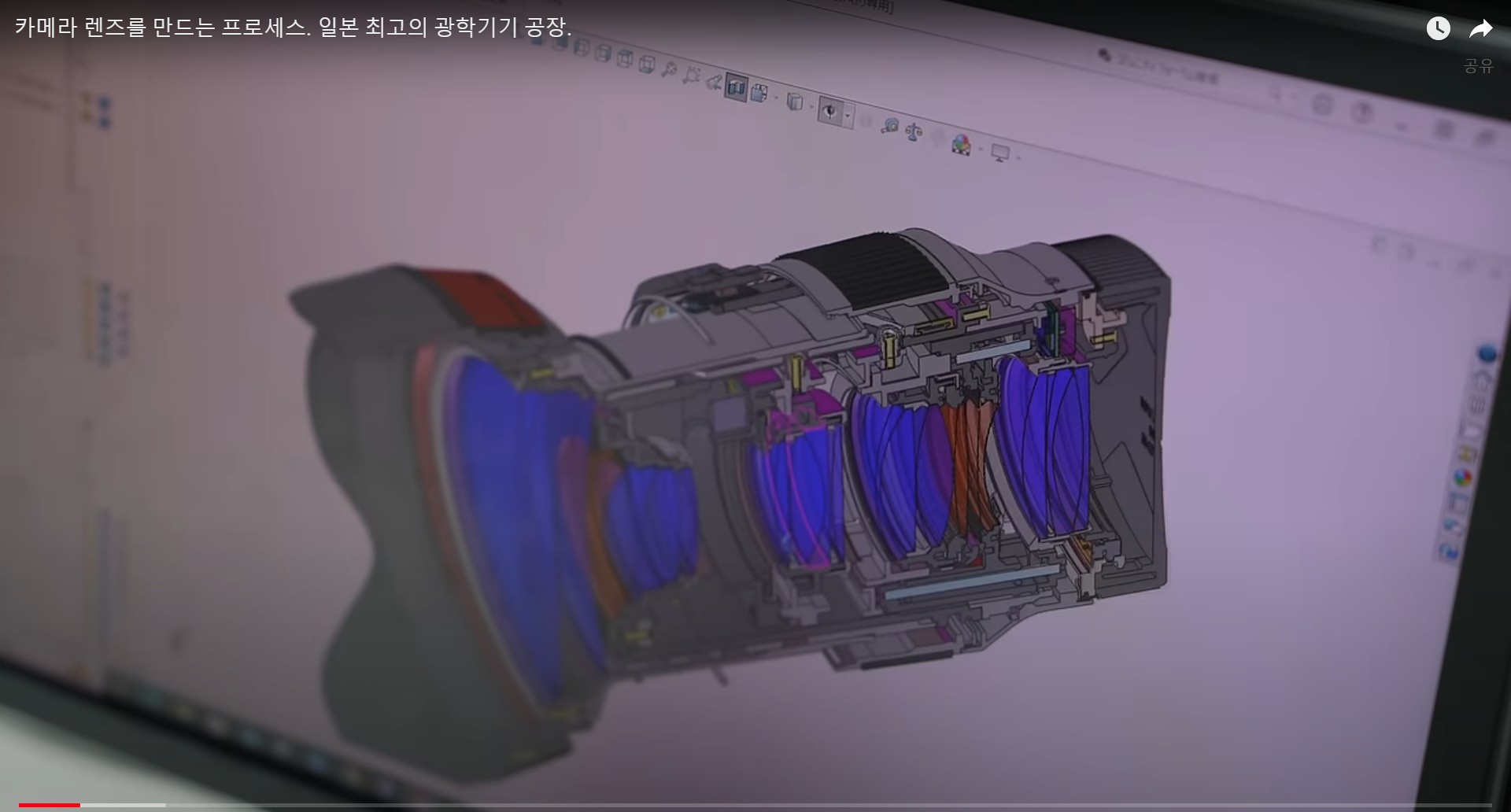

렌즈 설계
렌즈를 가공하는 공정

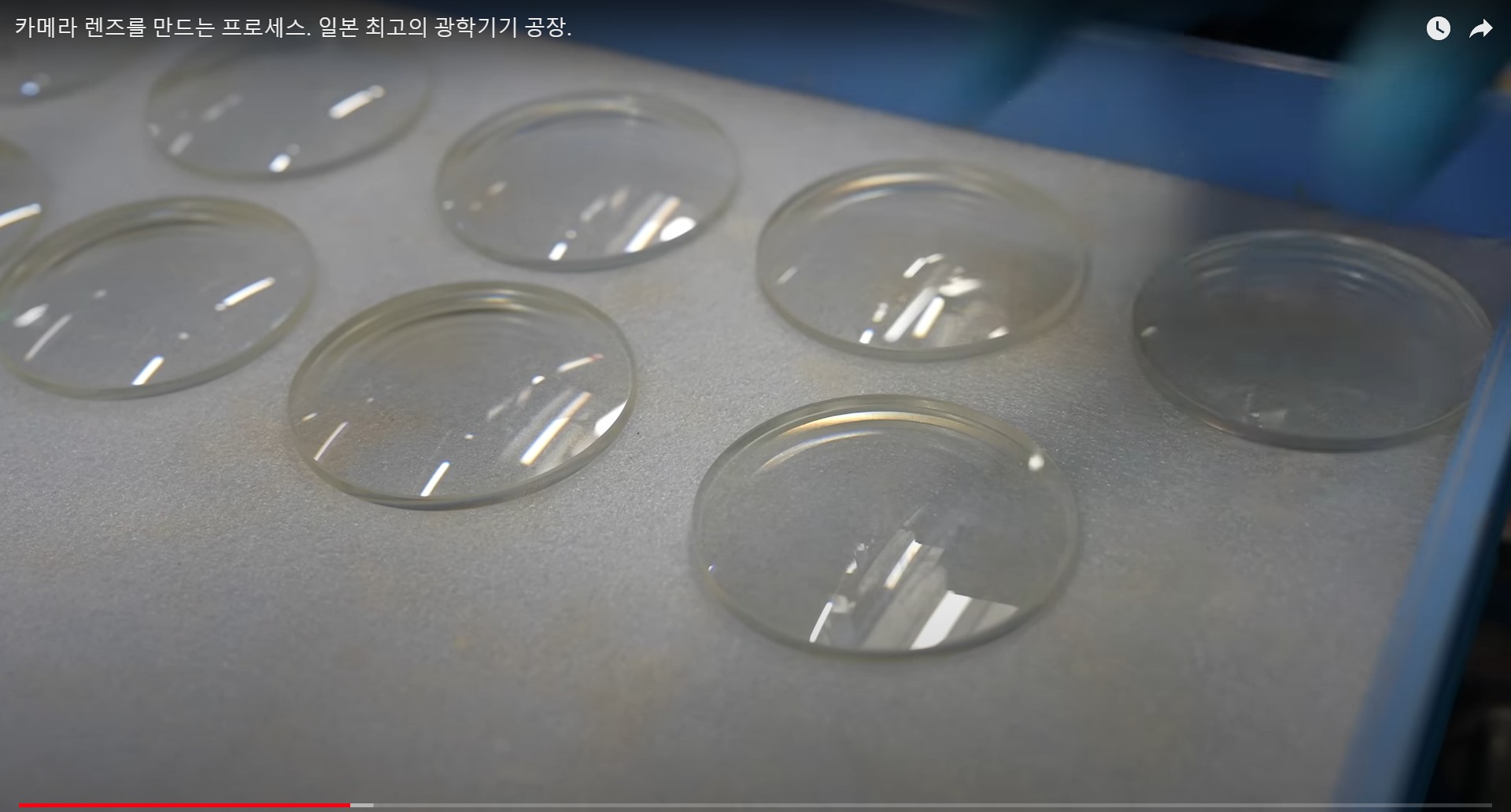

유리 원재료에서 렌즈의 모양으로 가공합니다

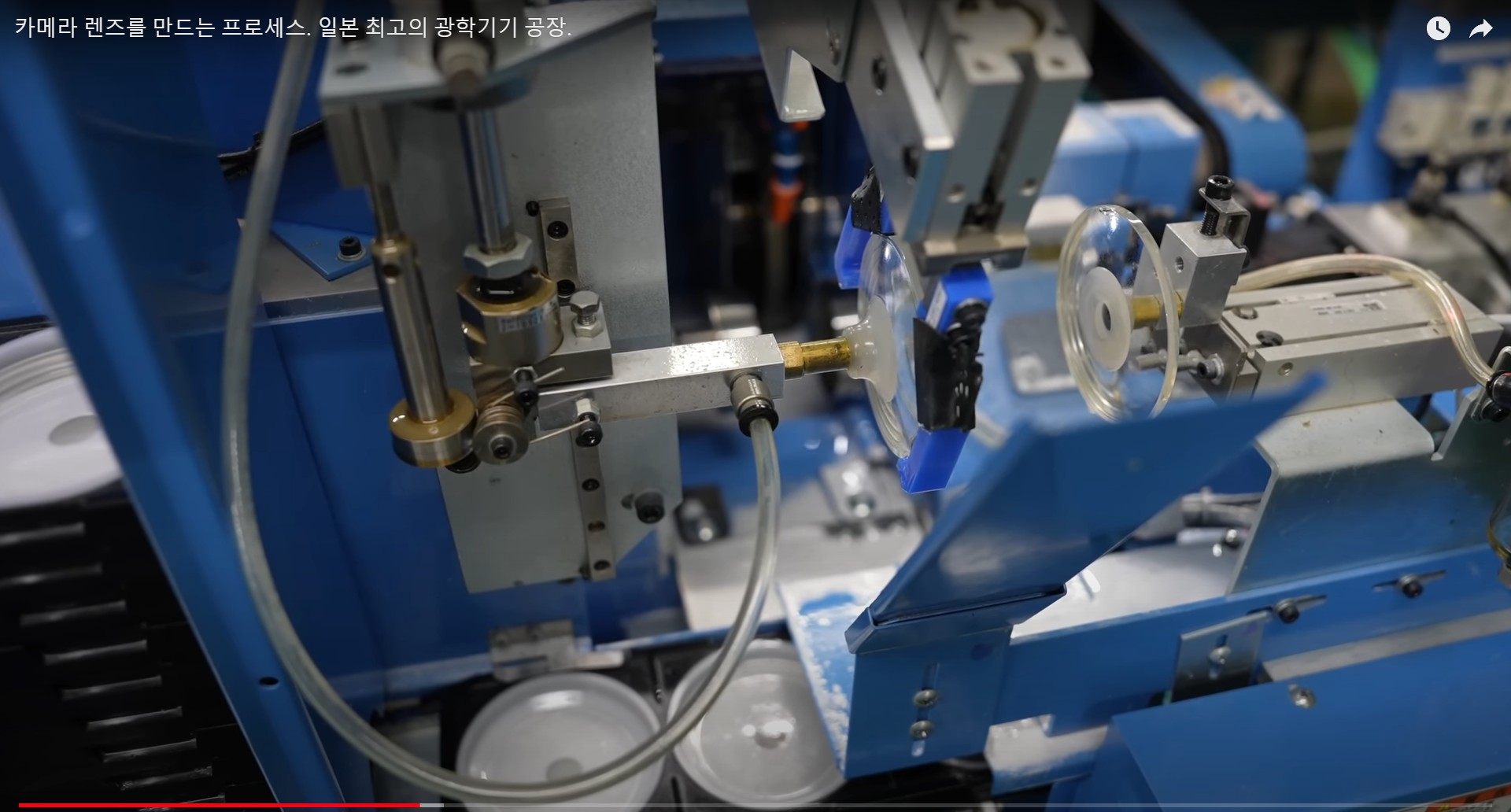

정밀 가공 공정
오차 1만분의 1밀리의 정밀도로 가공합니다.
렌즈 가공 후 렌즈의 고저차를 측정하여 렌즈가 규격에 맞는지를 확인합니다.
연마 공정 렌즈 표면을 연마하여 최종 마무리를합니다.

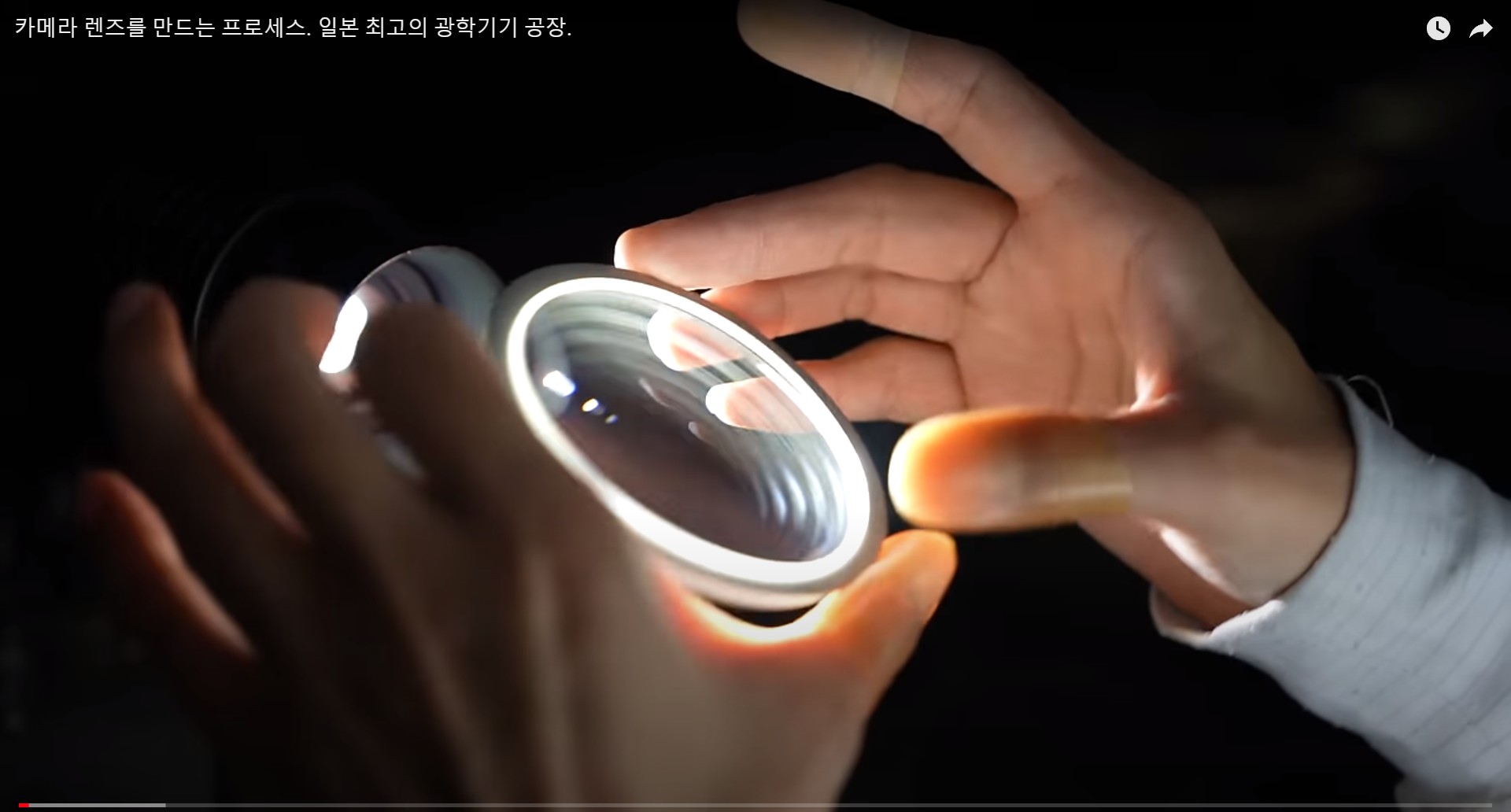

연마된 렌즈의 정확도를 확인합니다.
렌즈 안의 링의 수가 균일하고 개수가 규격 내에 들어가면 합격입니다.
면 정밀도 검사 기계를 사용하여 가공된 렌즈의 면 정밀도를 확인합니다.
최종 가공 공정 렌즈의 광축 중심이나 기울기를 맞추어 숫돌로 가공합니다
외관 검사

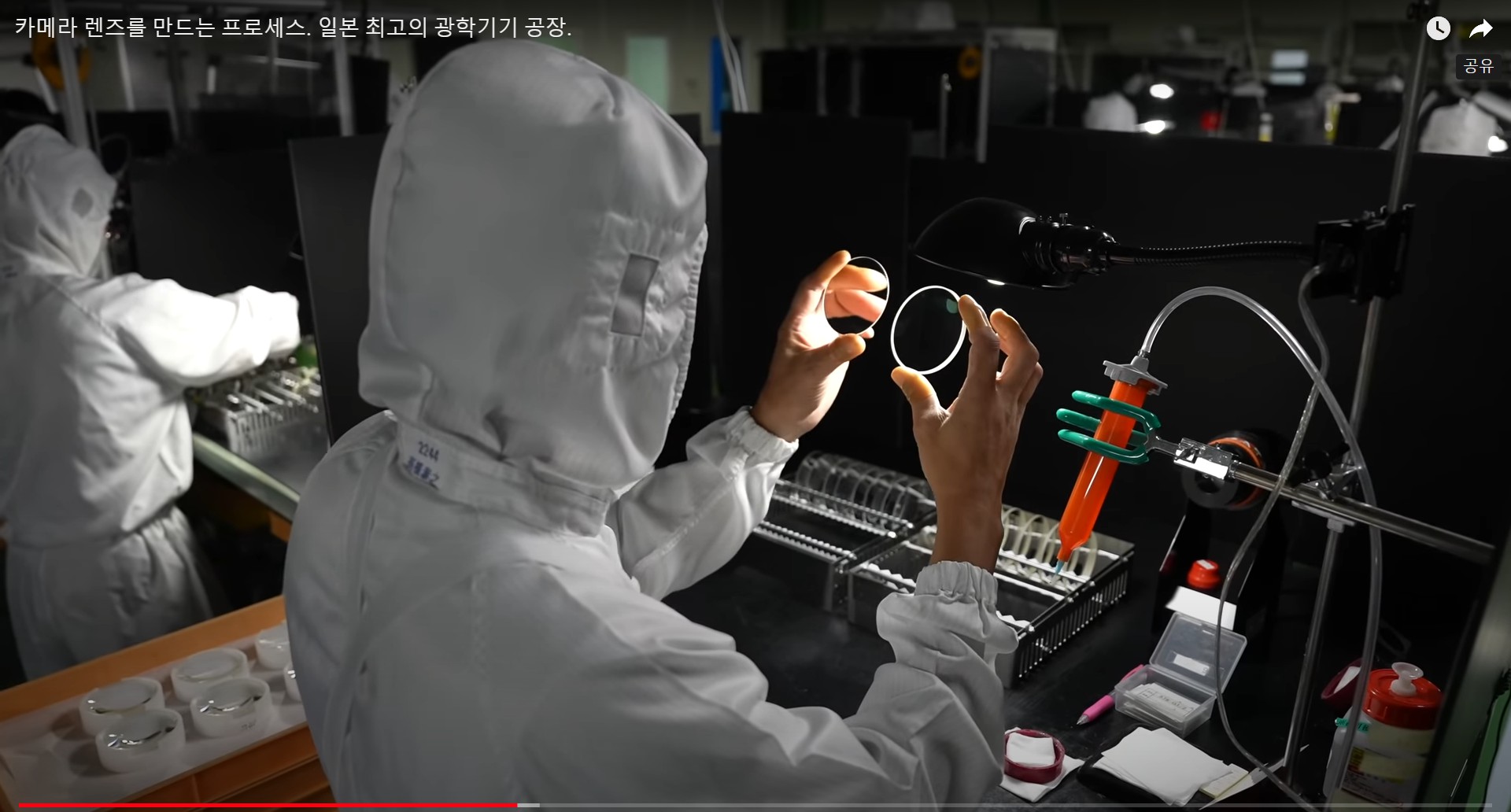

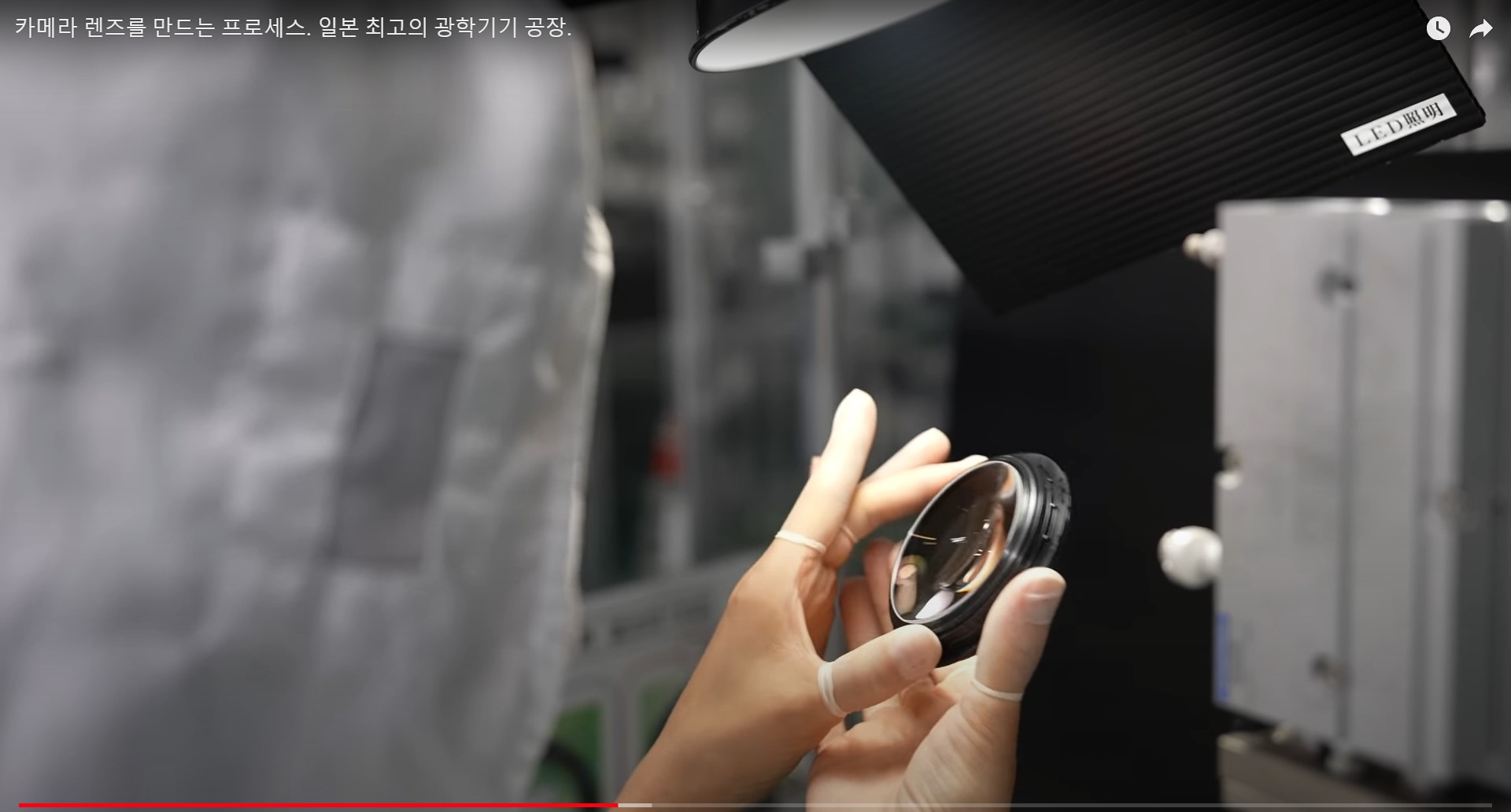

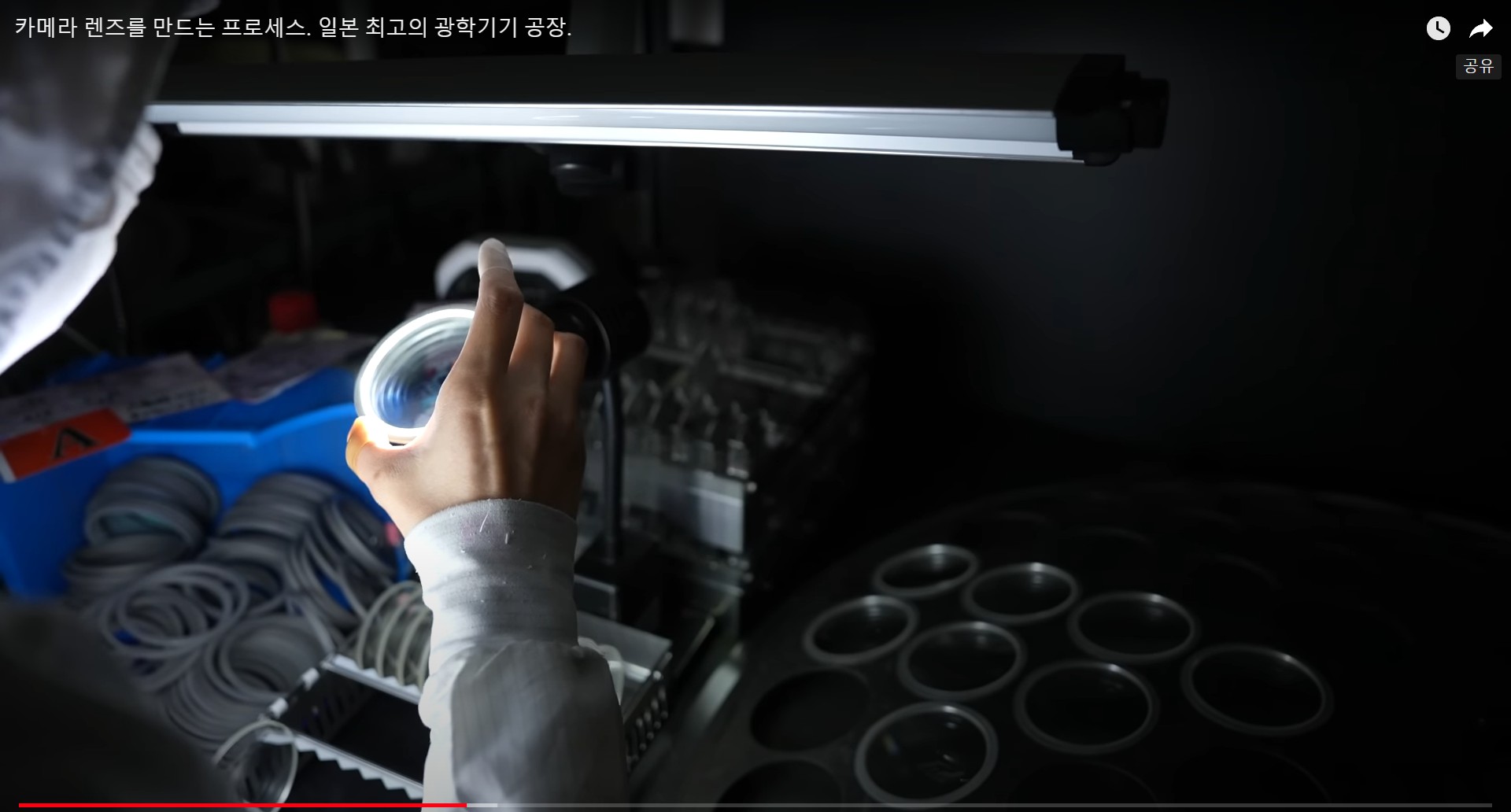

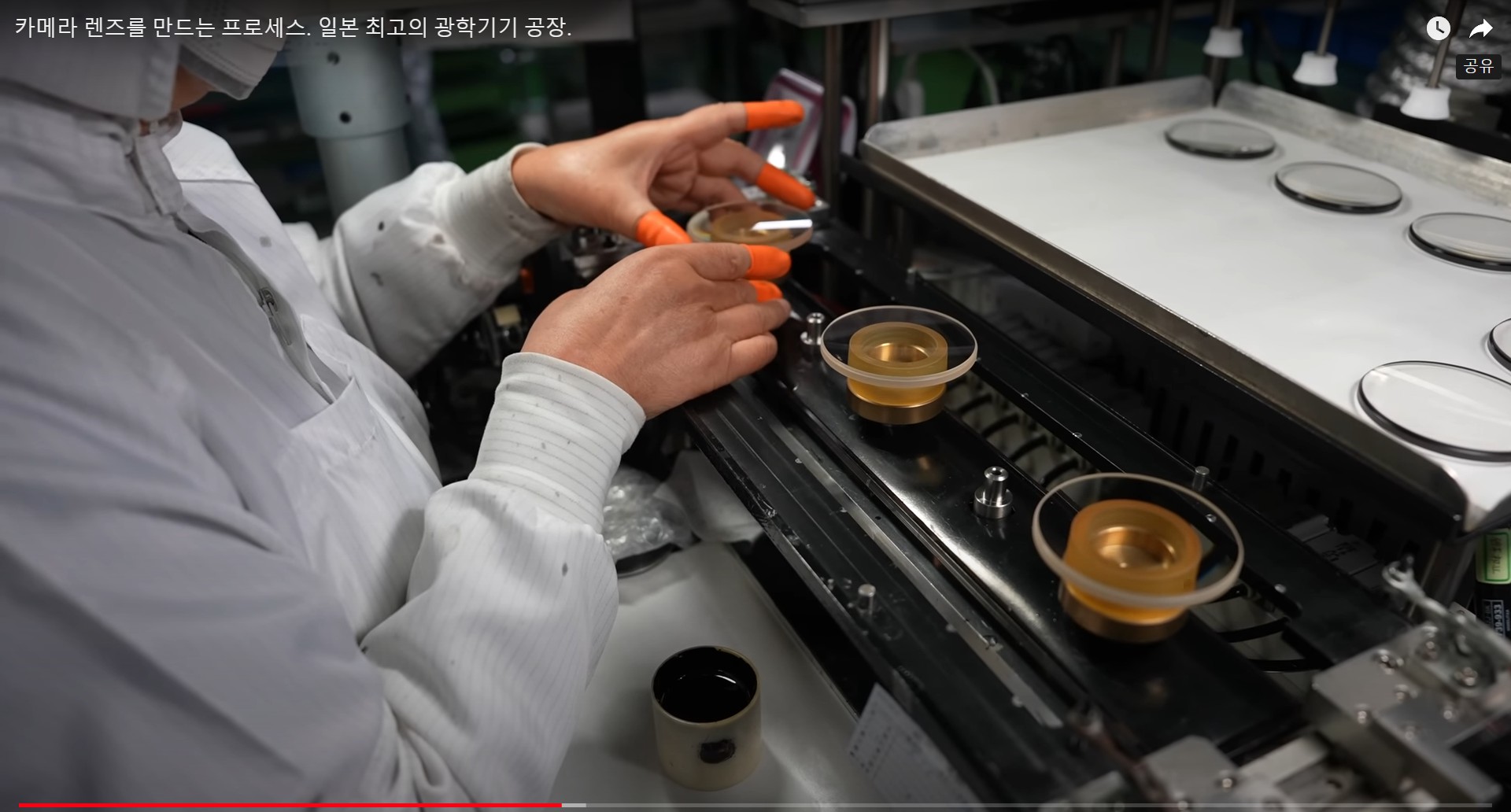

흠집이나 이물질 등이 있는지 사람의 눈으로 검사 후 전용 지그에 끼워 갑니다.

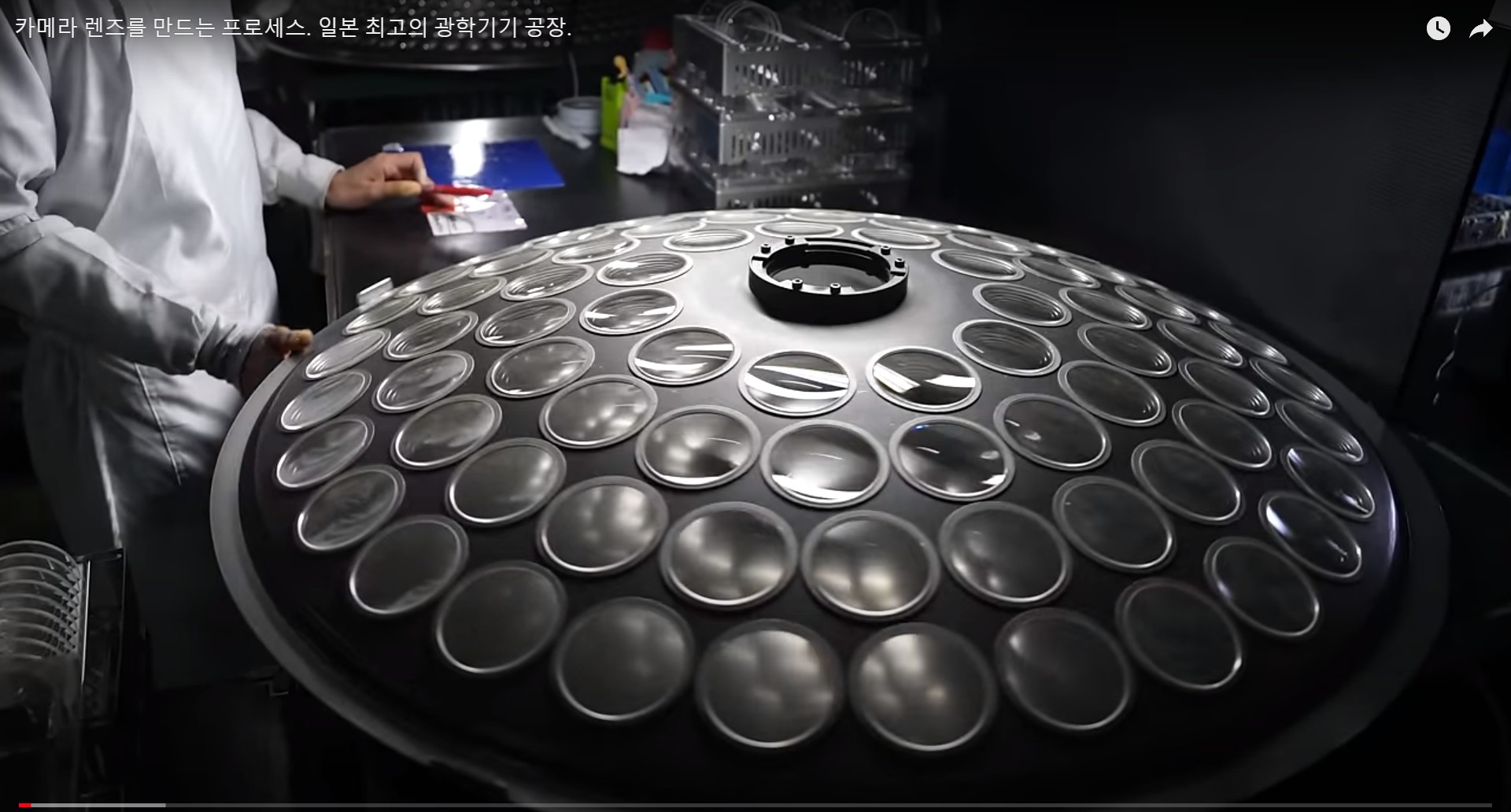

코팅 고온에서 증발시킨 금속 화합물의 약품을 렌즈 표면에 얇게 부착시킵니다.

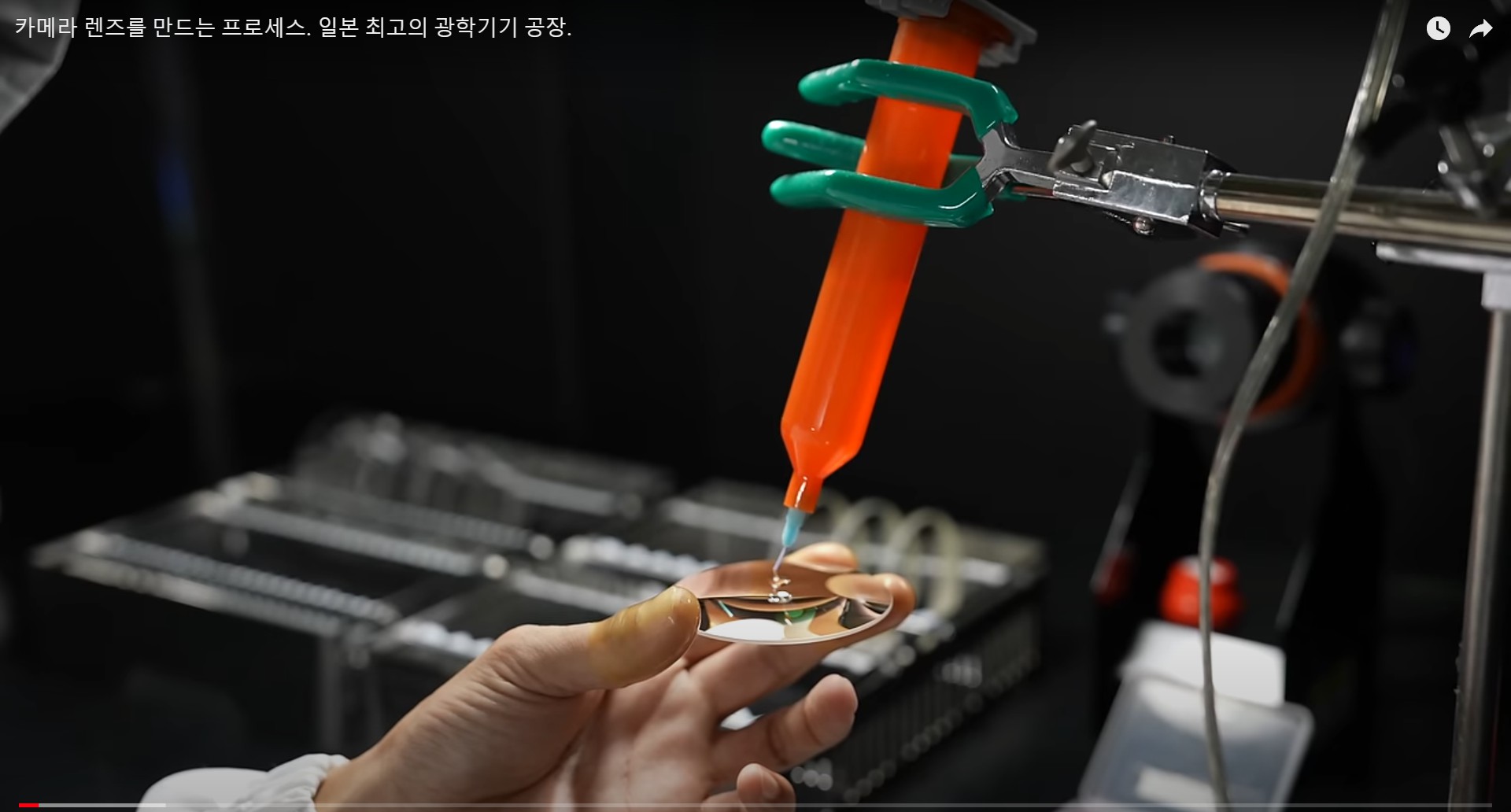

접합 공정 오목 렌즈와 볼록 렌즈를 접합하여 색수차를 보정합니다.

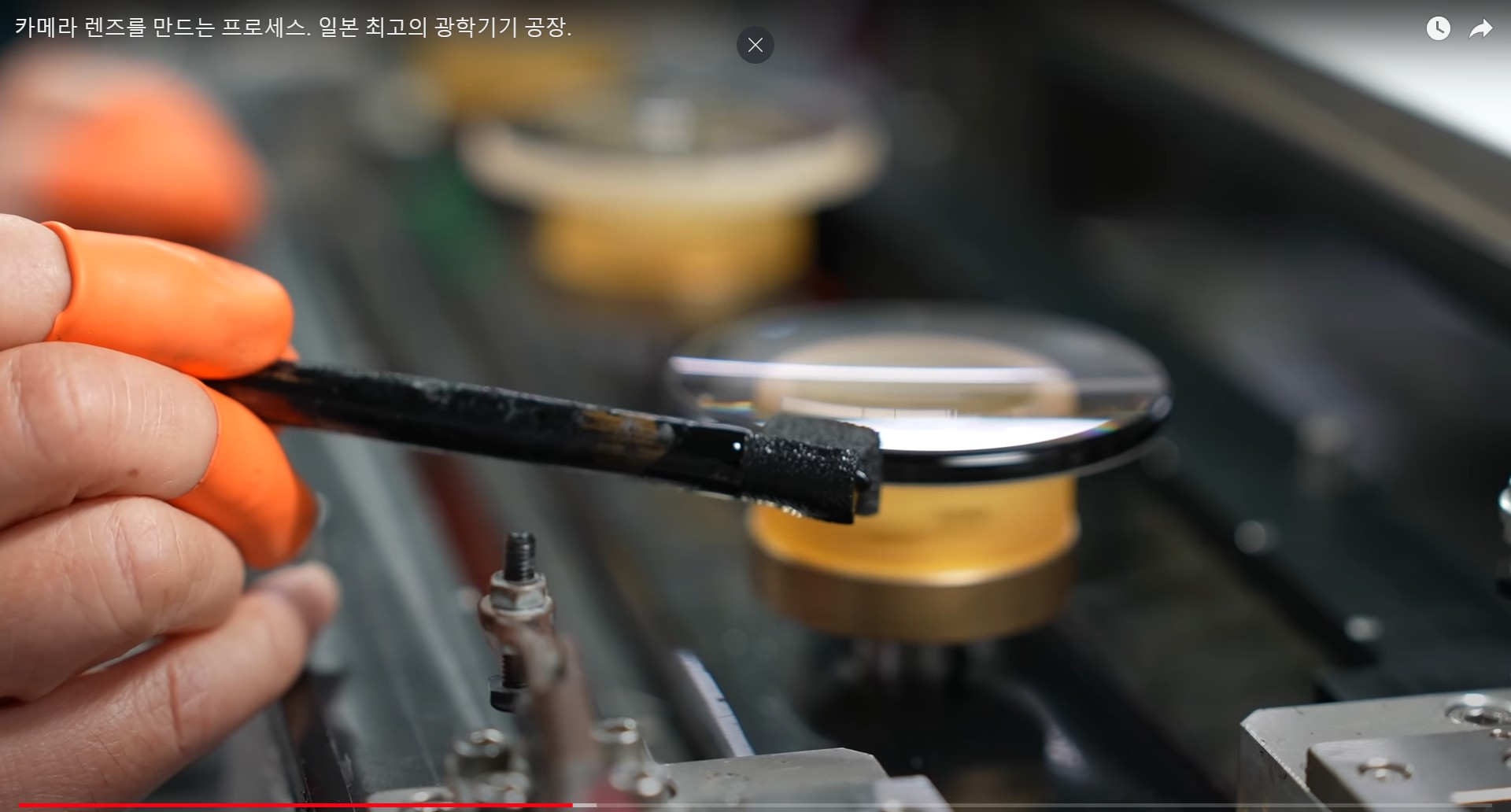

검정 잉크를 바르는 공정 내부 반사를 방지하고 빛의 반영을 억제합니다.

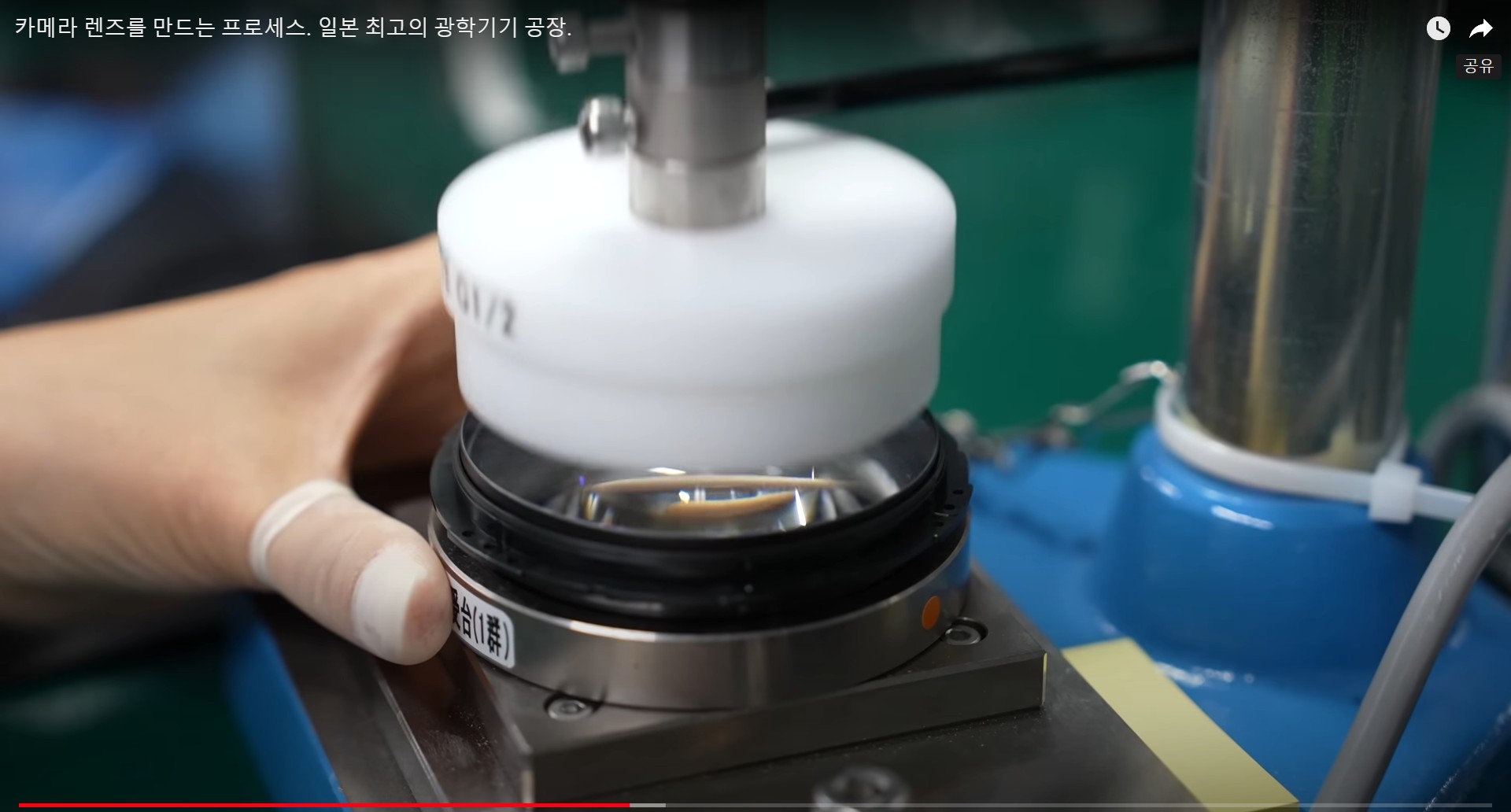

렌즈의 군 유닛을 만드는 공정 플라스틱 프레임에 여러 렌즈를 넣고 열을 이용하여 고정합니다.

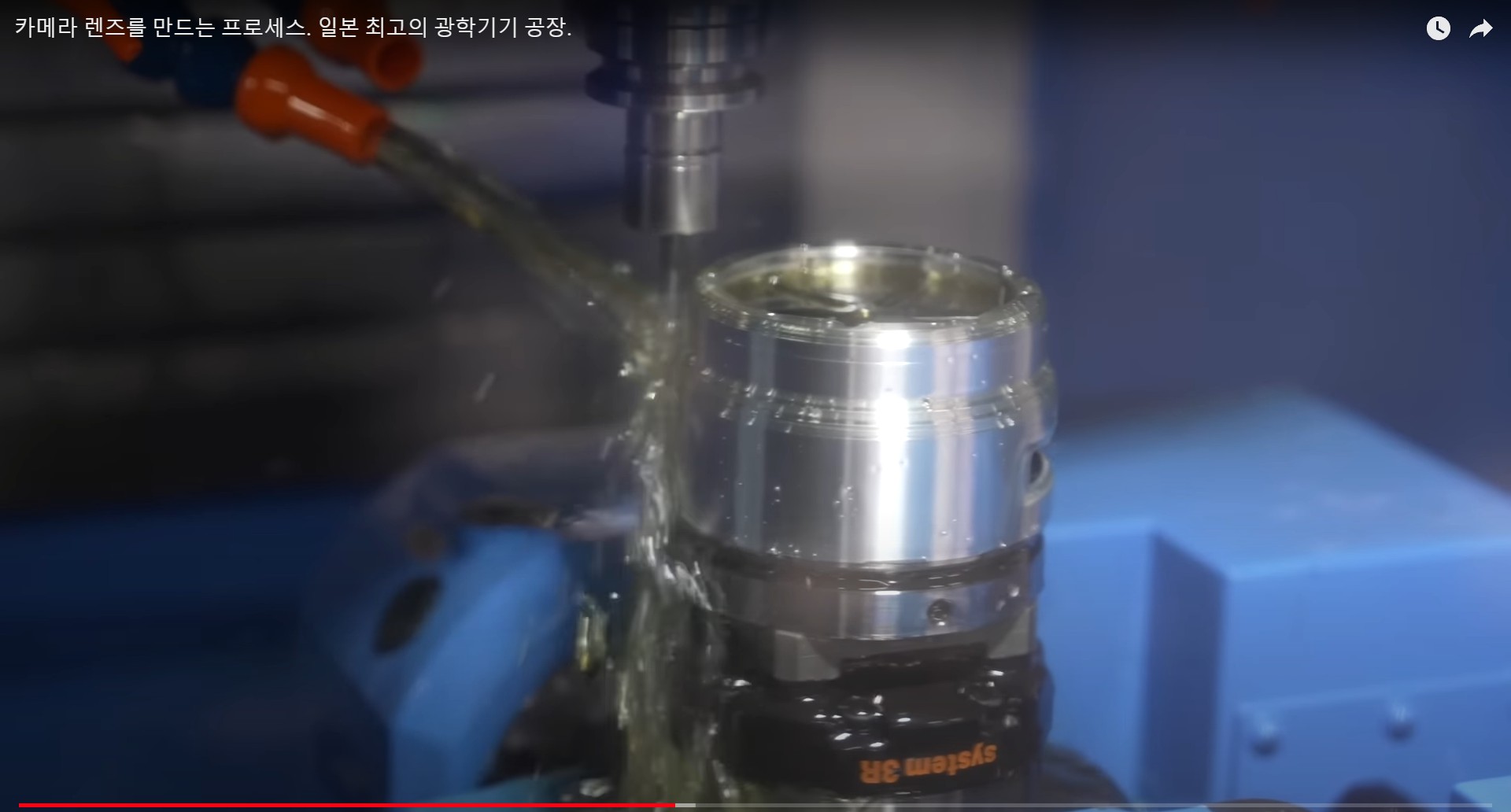

마그네슘 부품의 절삭 가공 공정 복잡한 형상의 부품을 머시닝 센터를 사용하여 고정밀도로 절삭합니다.

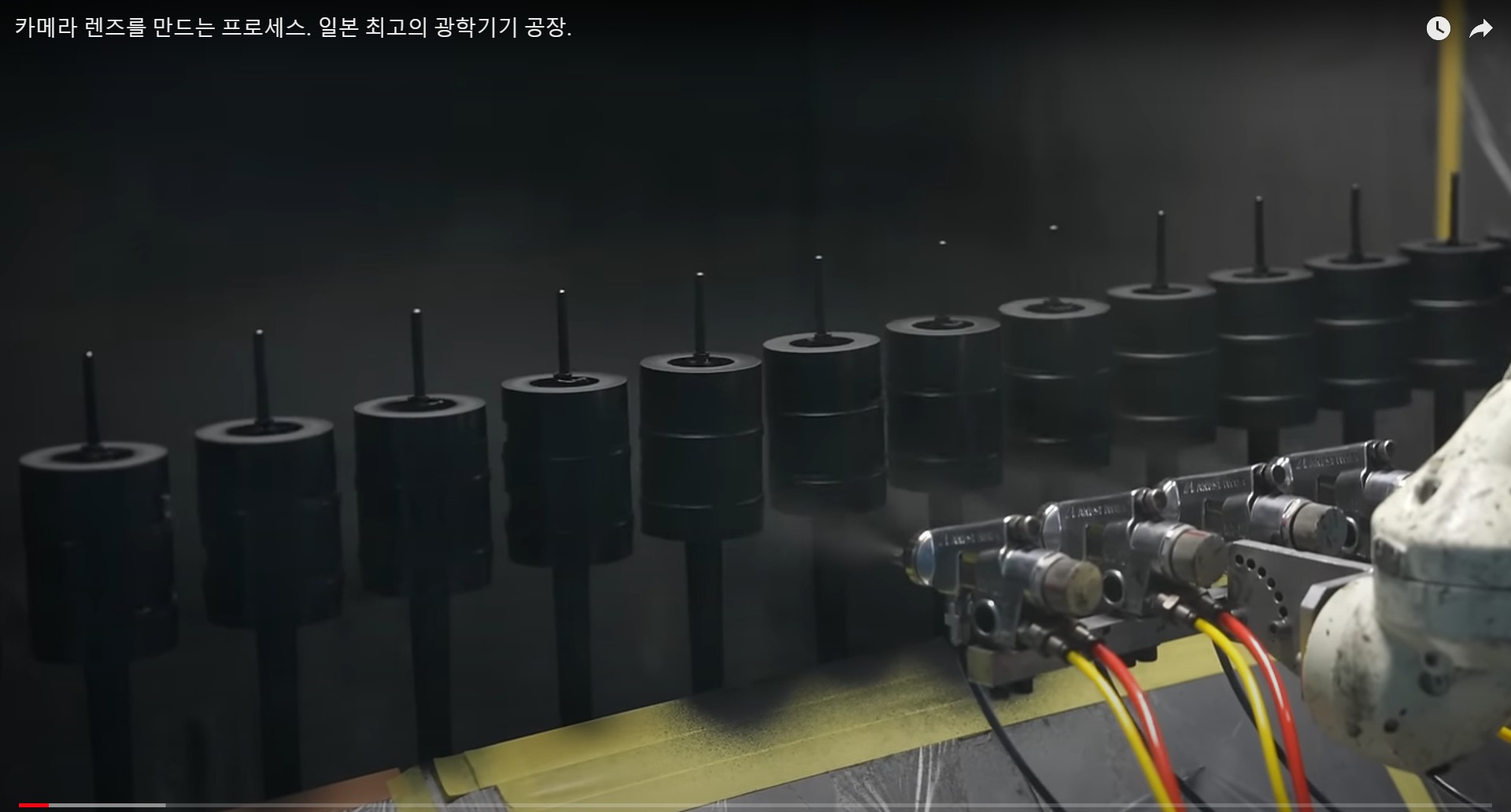

내부 도장 공정

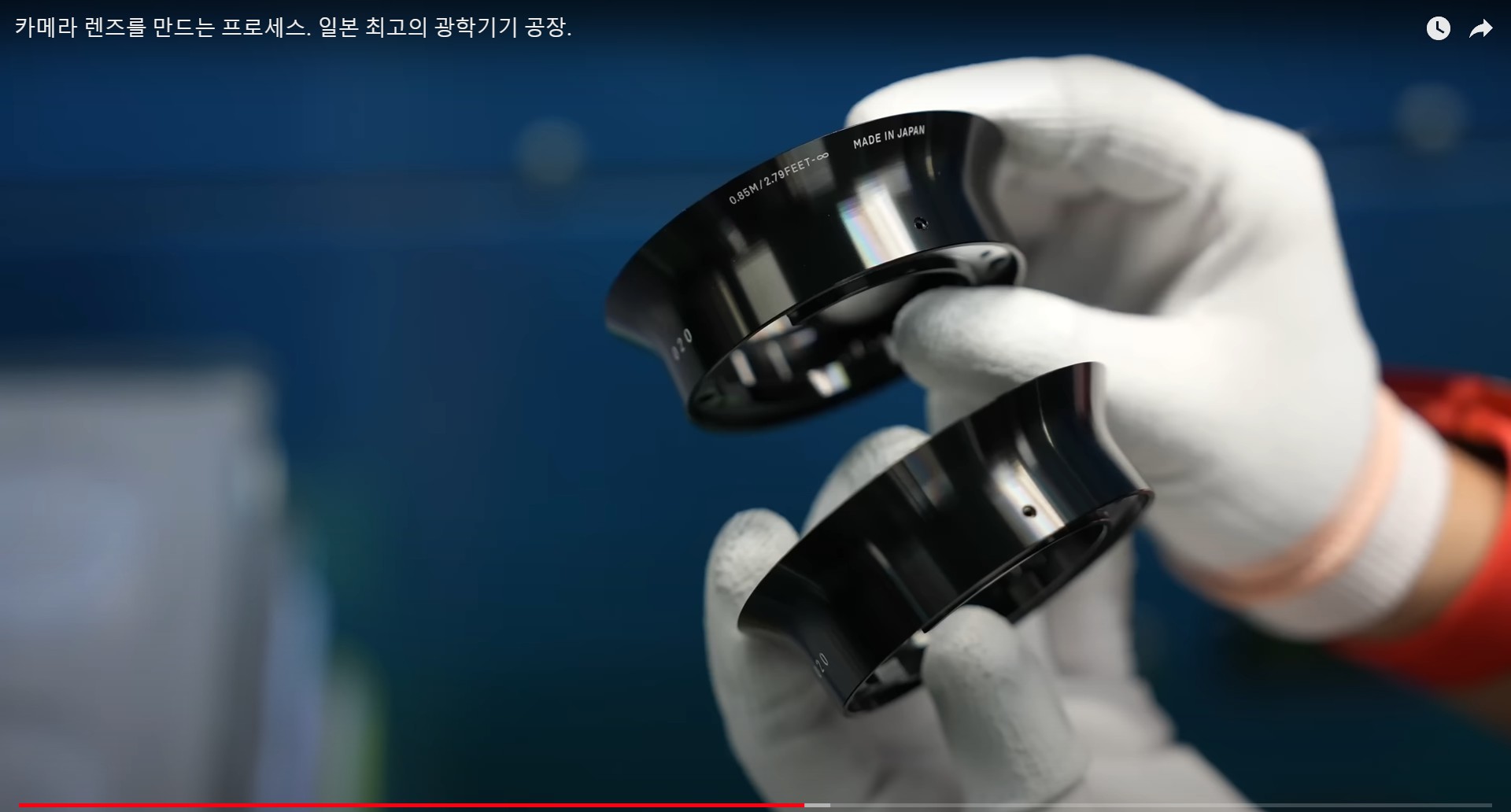

외관 도장 공정
건조

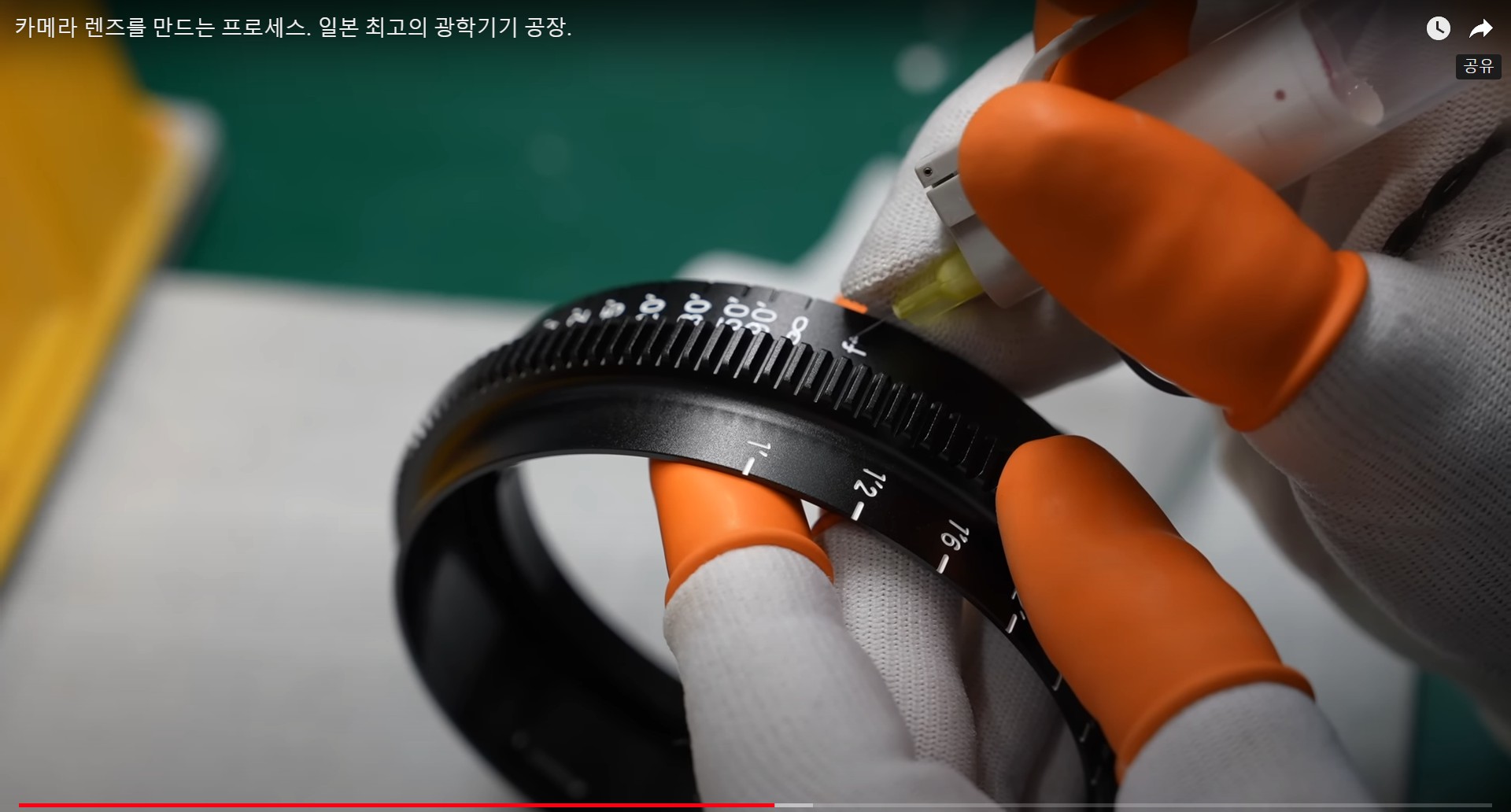

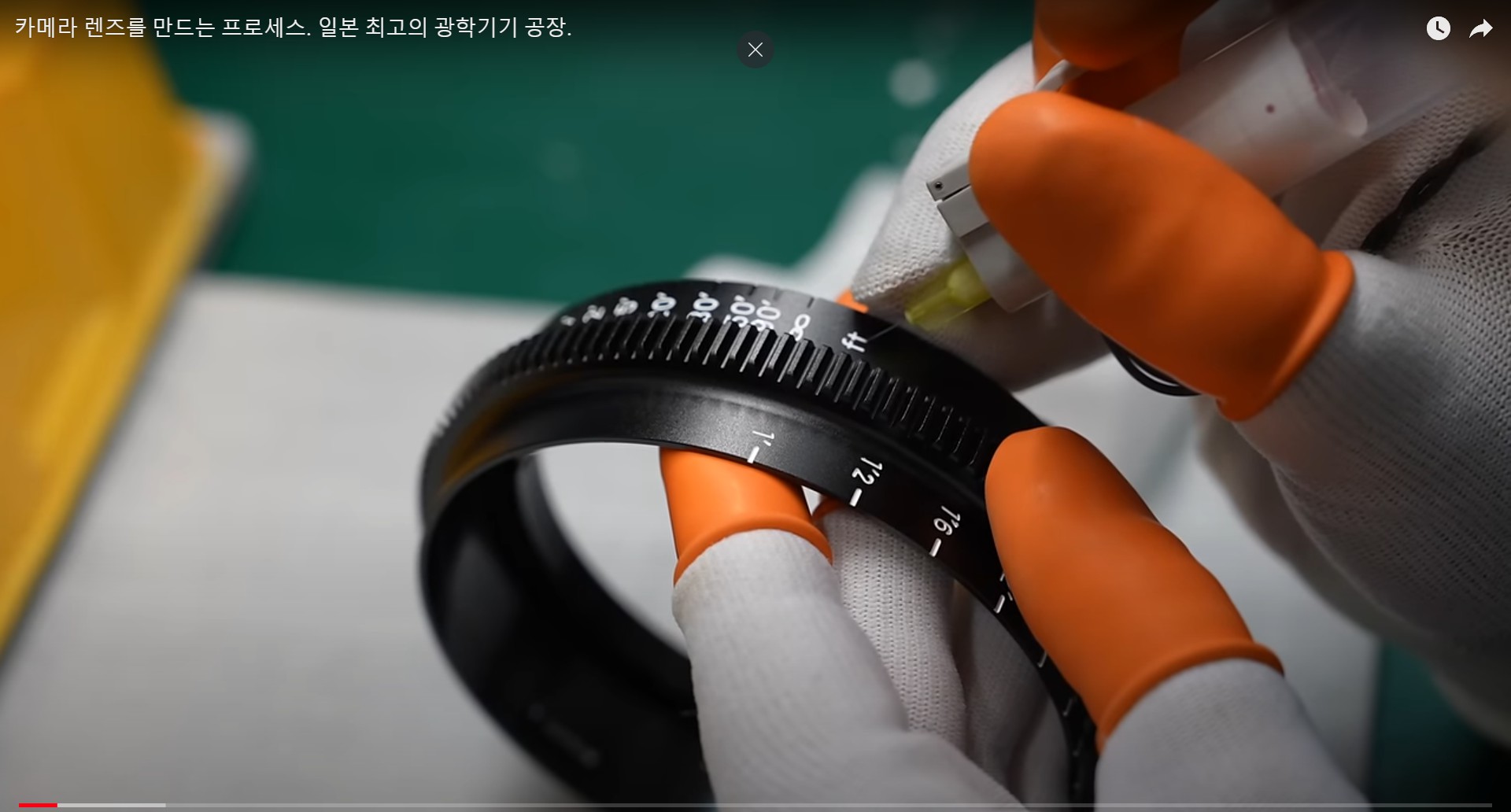

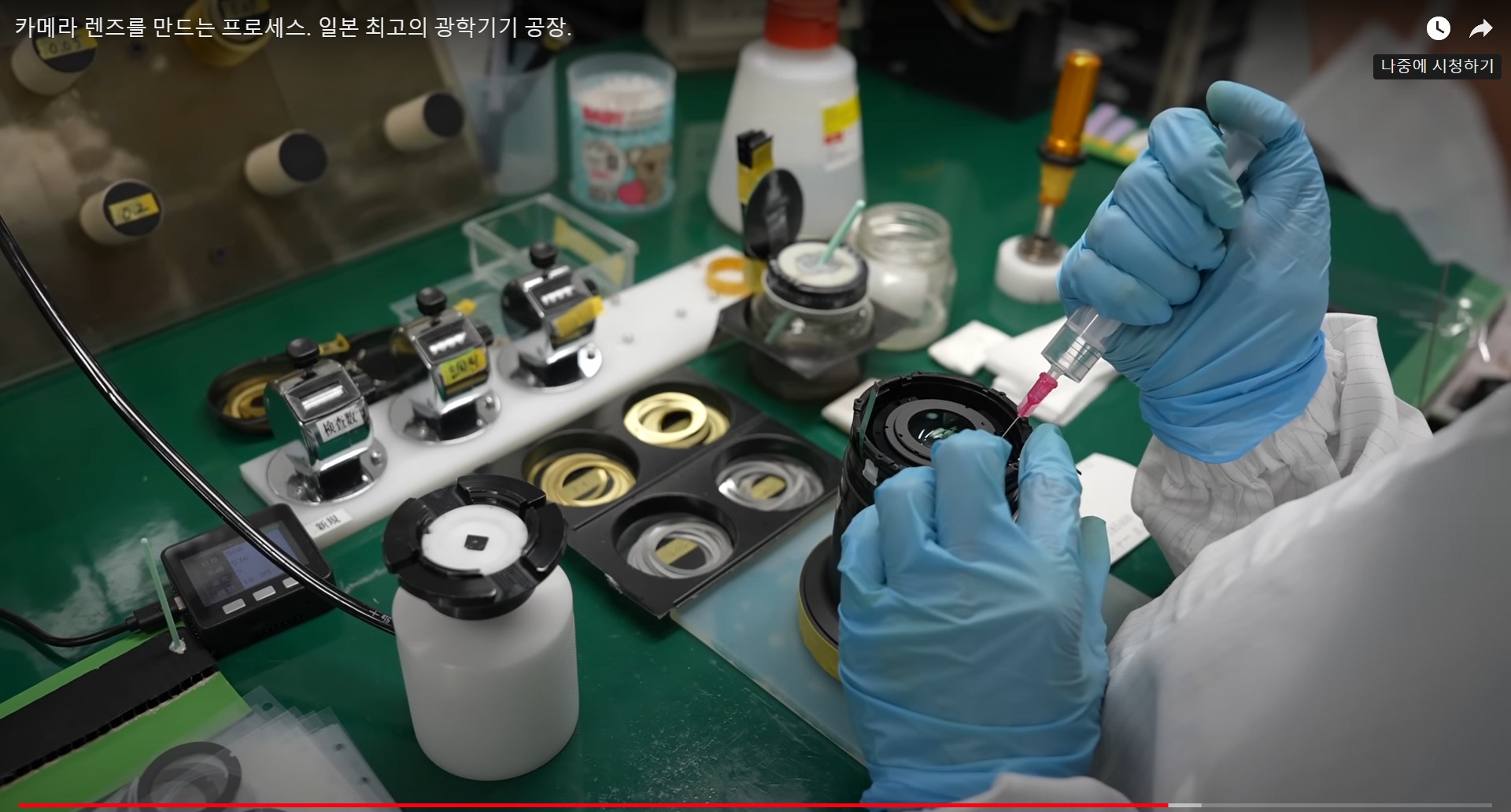

색 넣기 공정 렌즈 부품에 장인이 직접 글자와 표시를 넣어 멋을 돋보이게합니다.

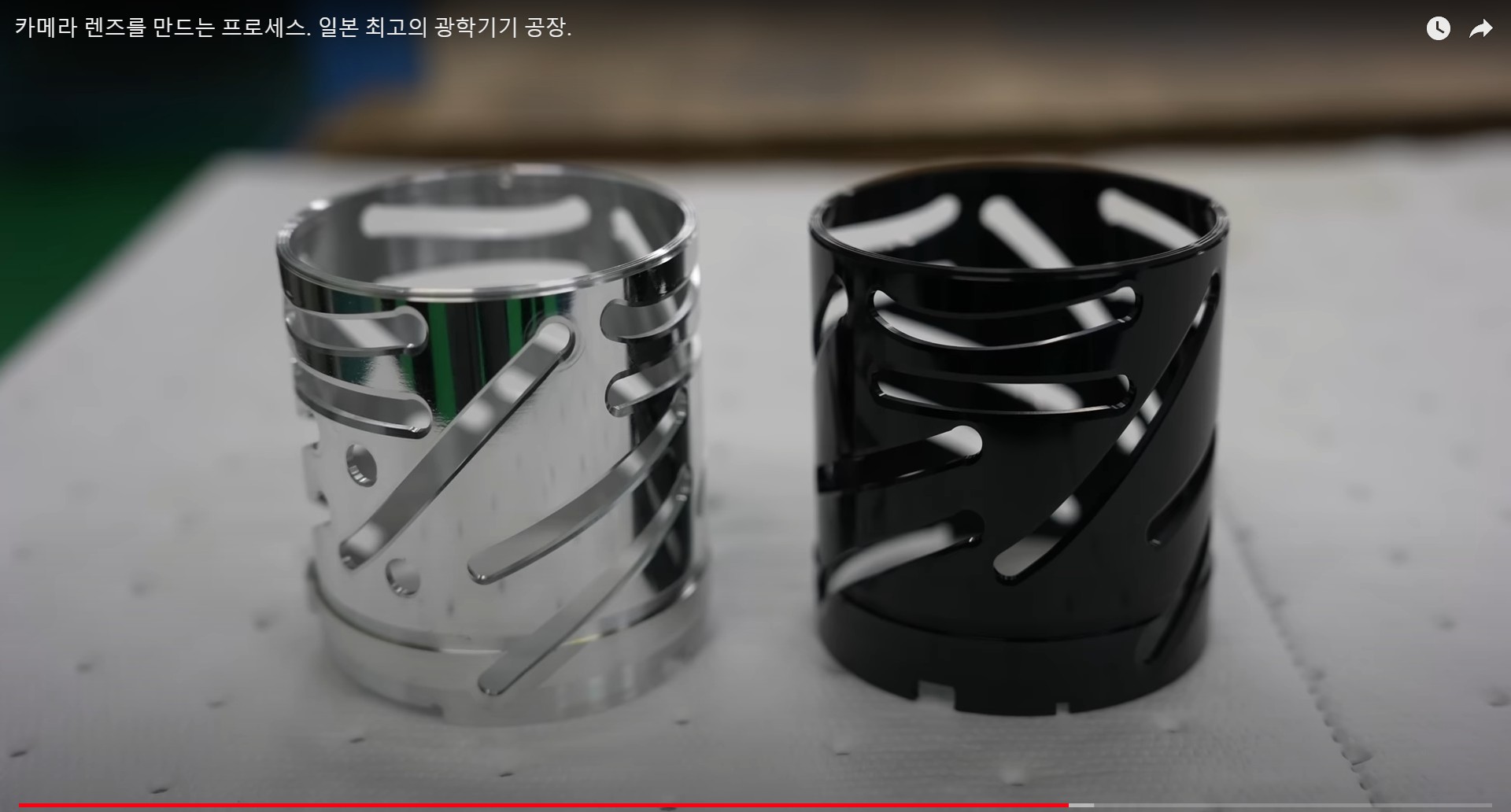

색을 넣기전 과 넣은 후
[ 과정 중략 ]
레이저 각인 레이저로 부품의 표면에 제품의 명칭이나 표시 등을 각인합니다
위: 레이저 각인 후 아래: 레이저 각인 전
기판 만들기 공정 미세한 전자 부품을 기판 위에 빠르고 정확하게 정렬, 납땜하여 기판 유닛을 만듭니다.
금속 부품의 프레스 가공 공정
플라스틱 사출 성형 가공 공정

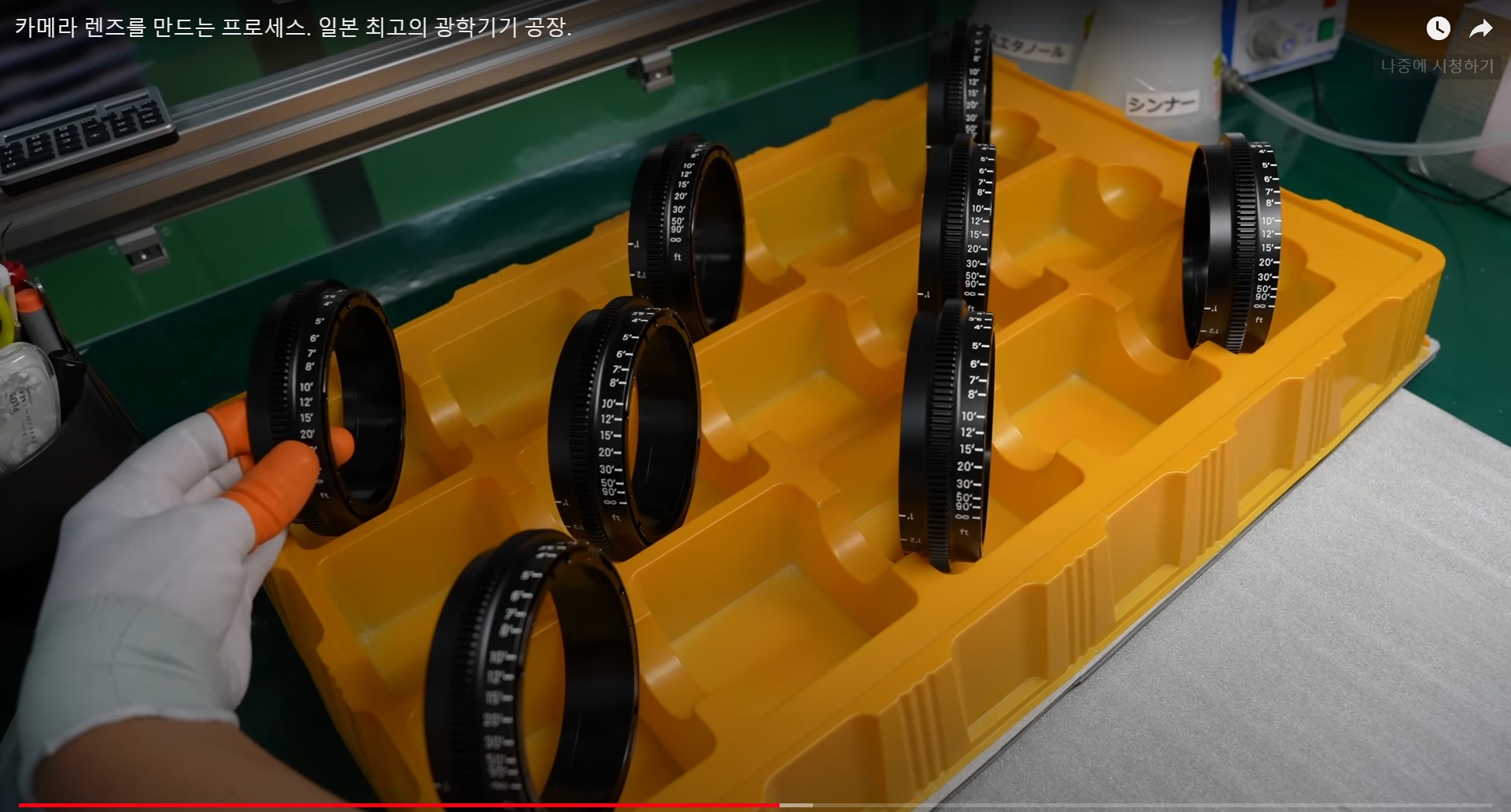

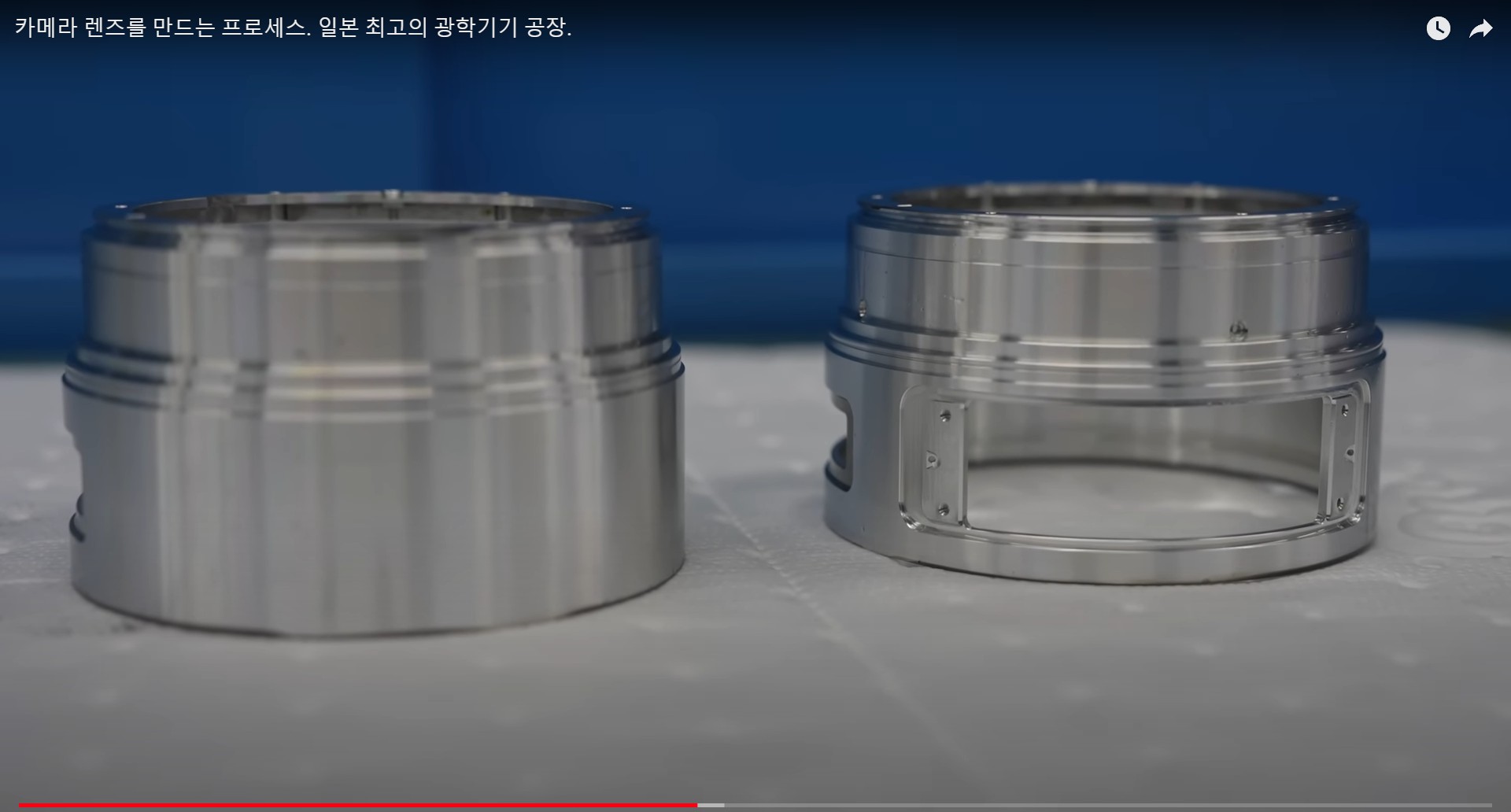

렌즈 경통 가공 공정
가공 후

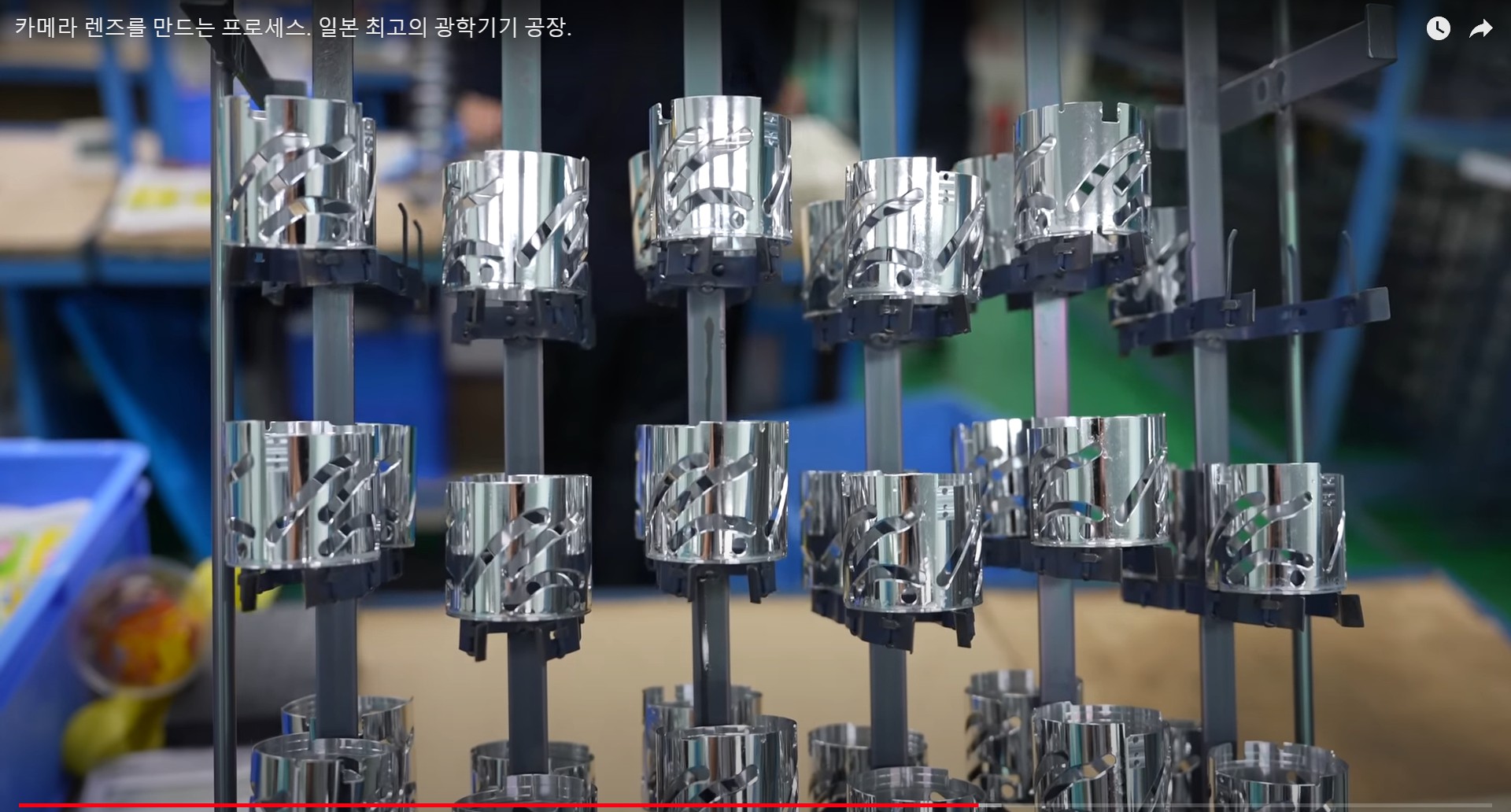

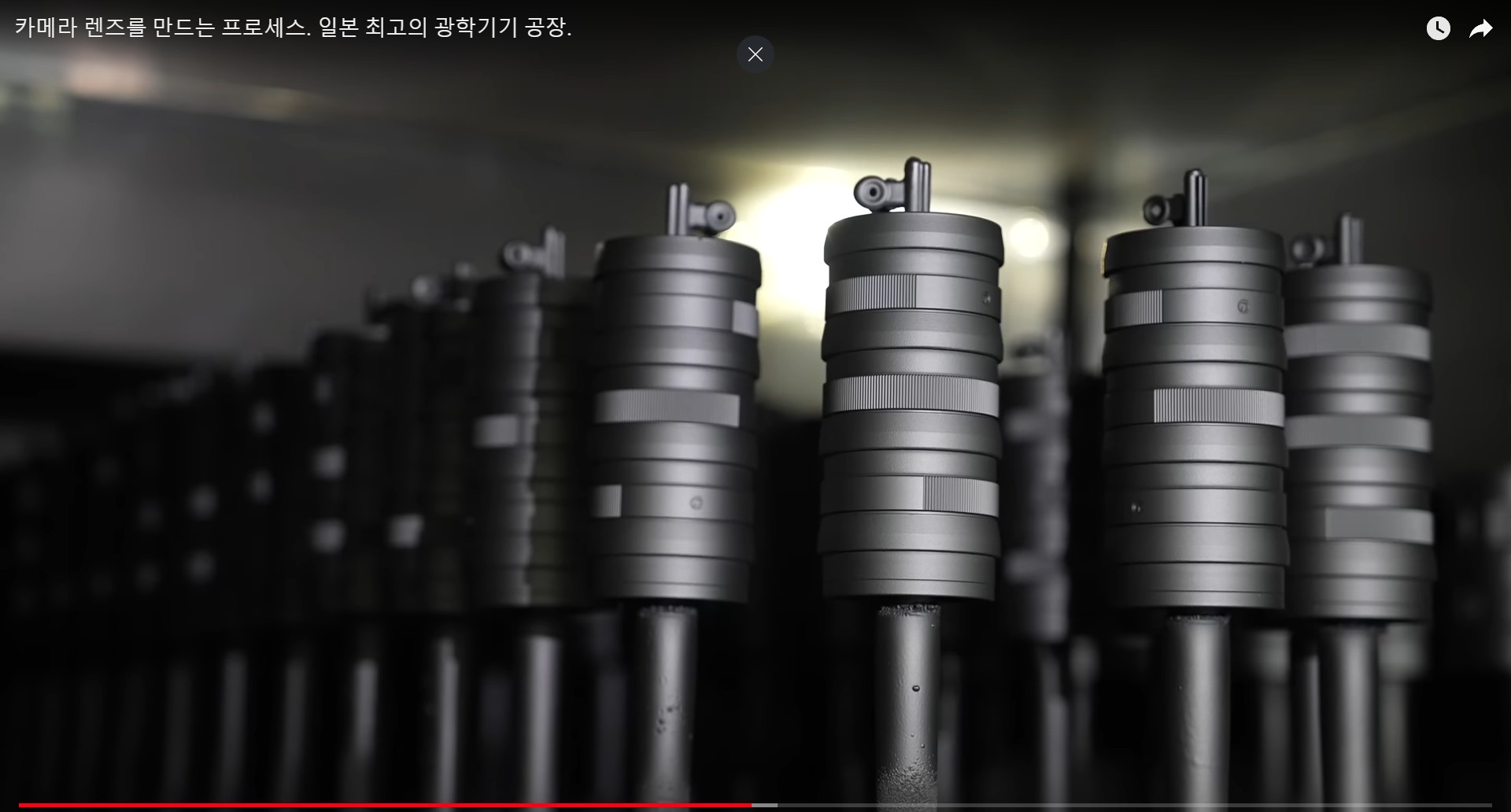

알루마이트 준비

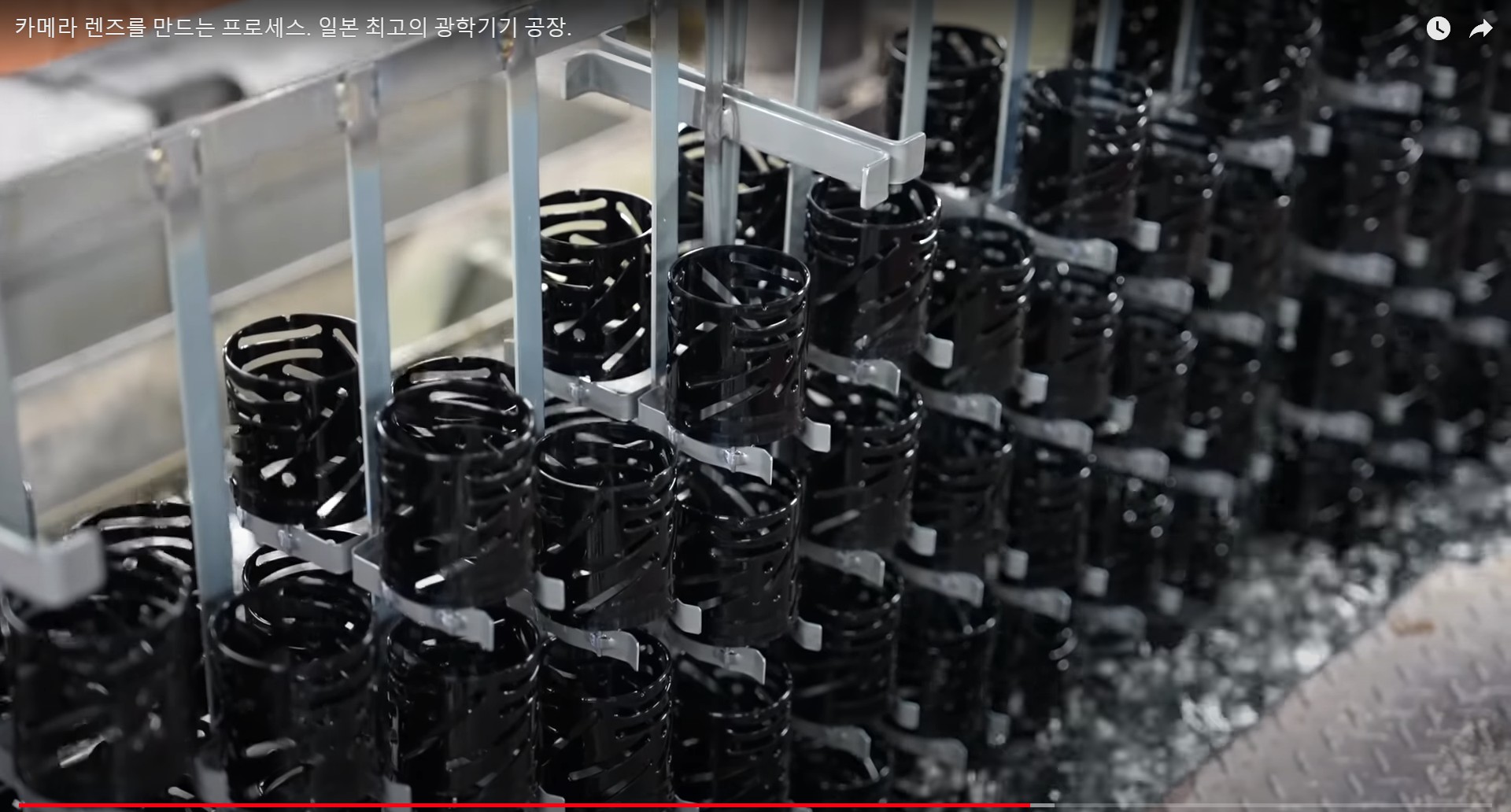

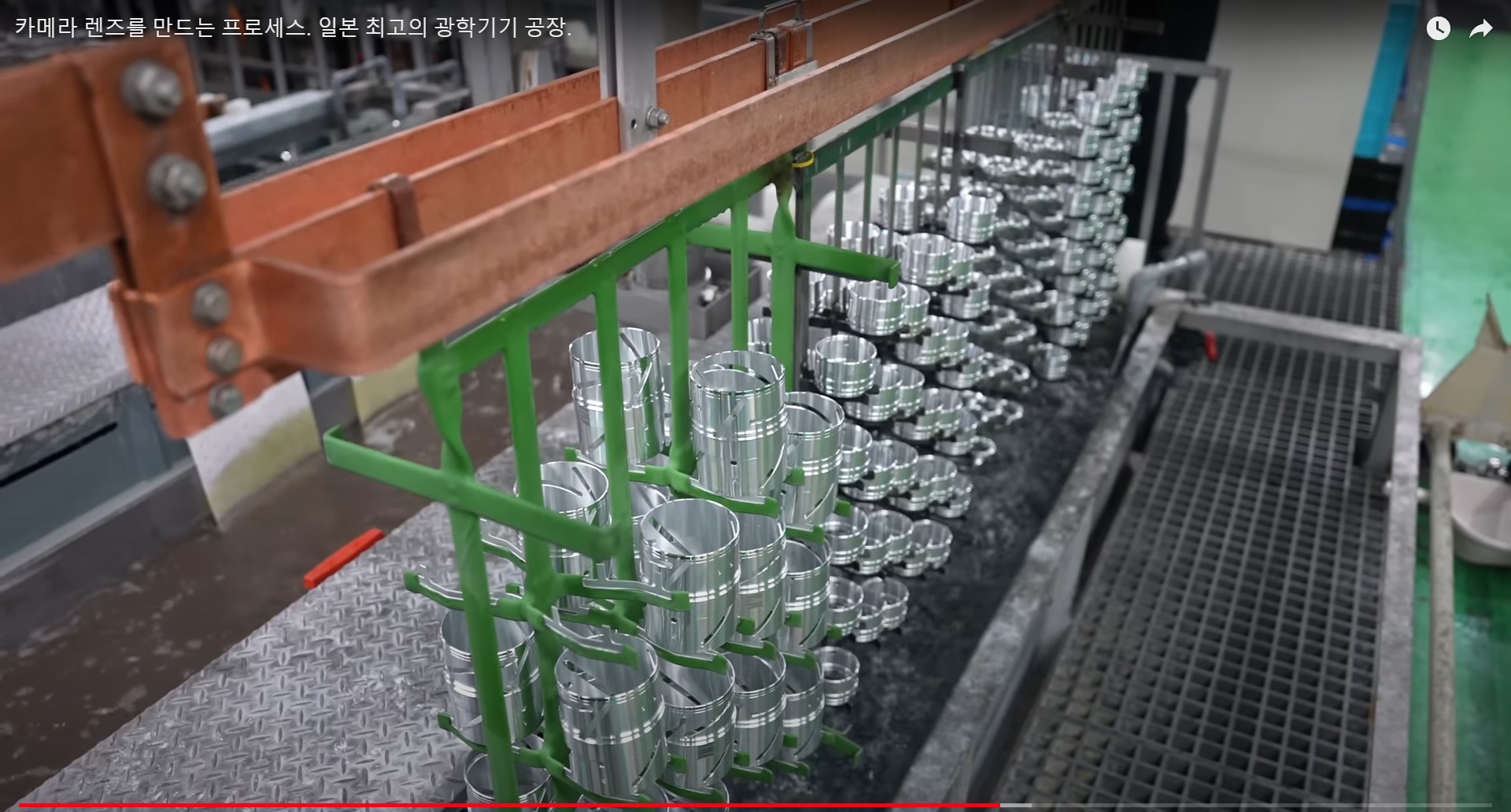

알루마이트 경도나 내식성을 높이기 위해 「알루마이트 처리」를 합니다.
알루마이트 처리란 알루미늄 재료에 전기를 통해 튼튼한 산화 피막을 붙이는 공정입니다.
알루마이트 처리 후
[과정 중략]

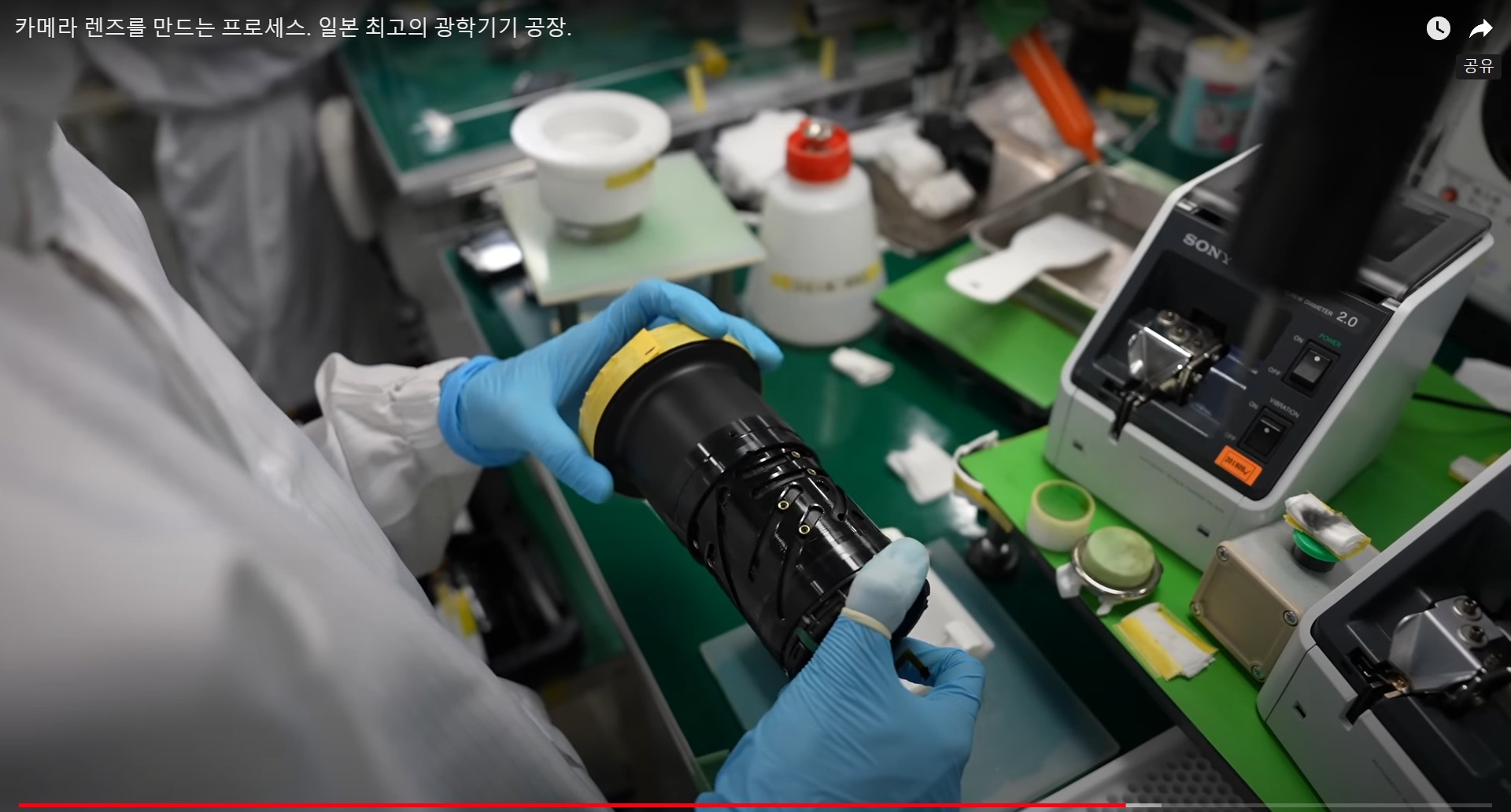

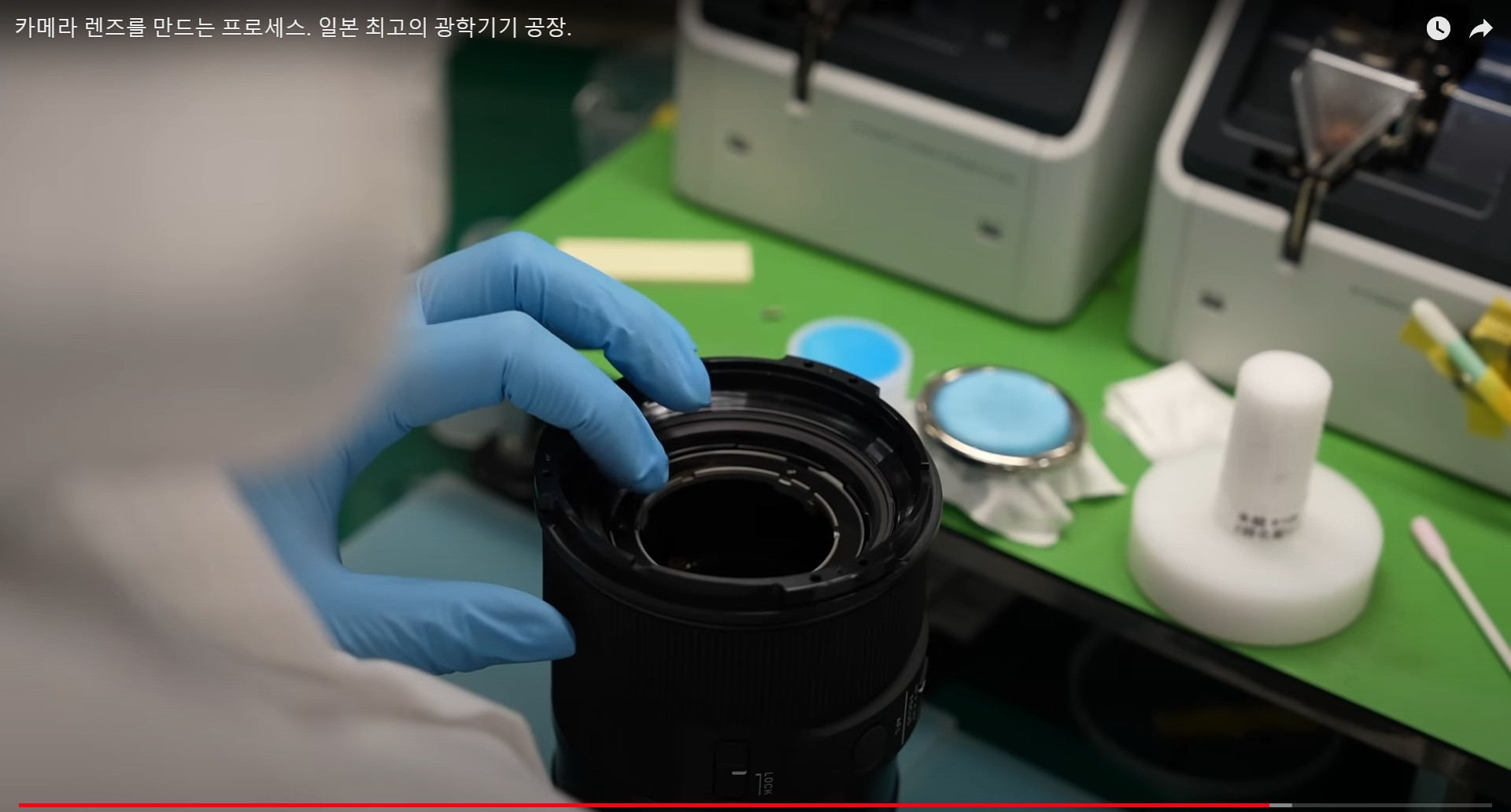

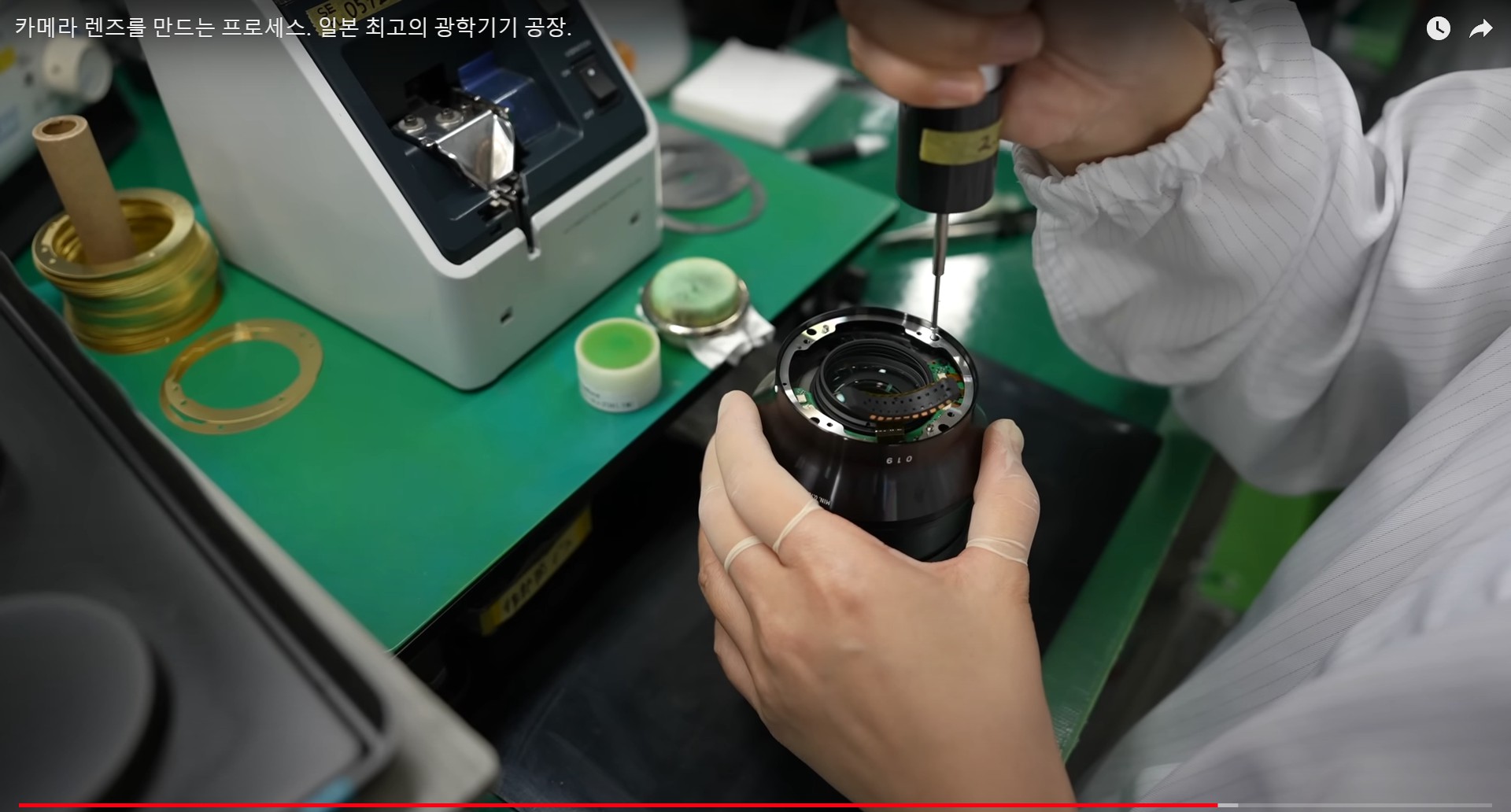

조립

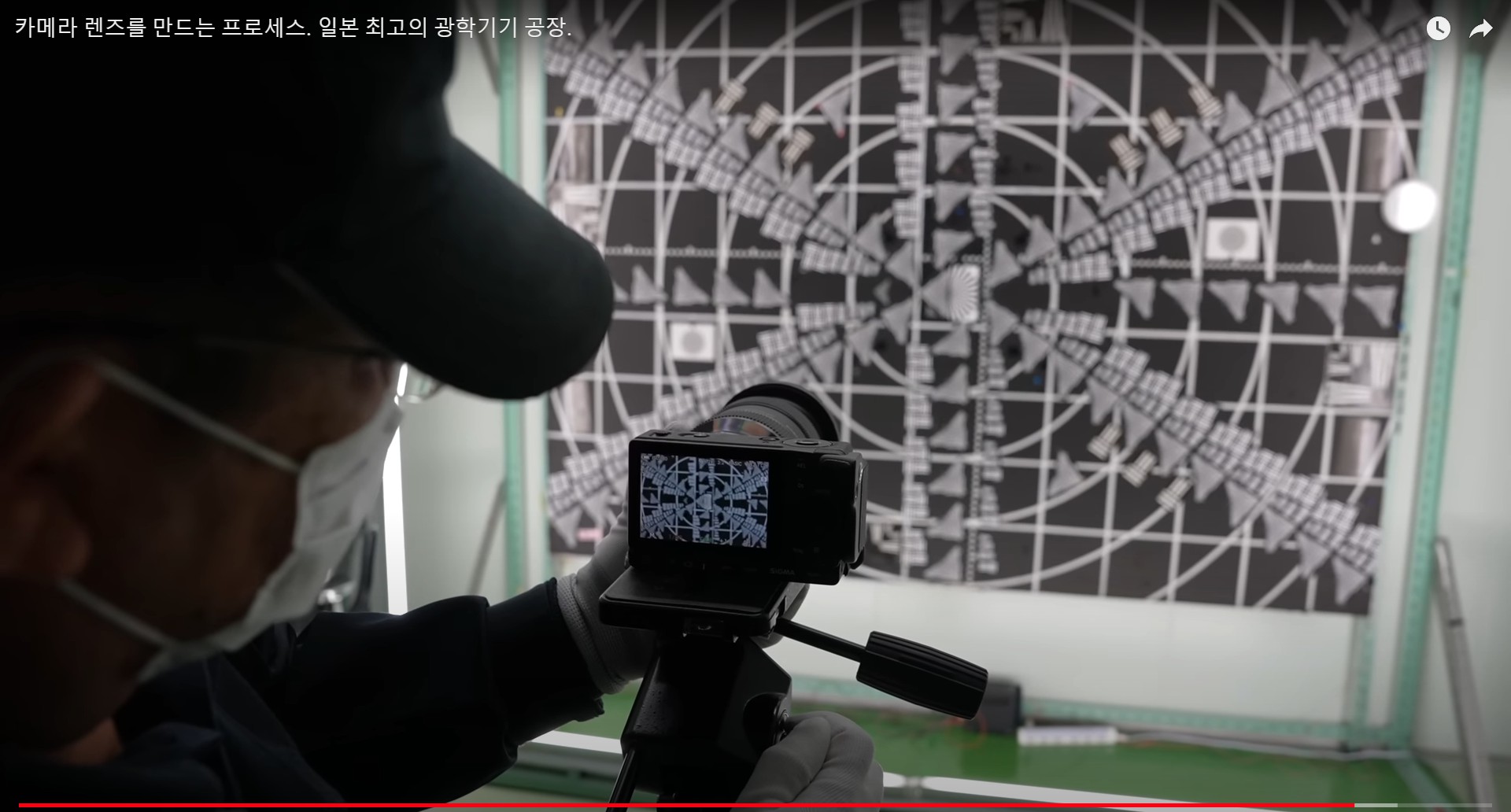

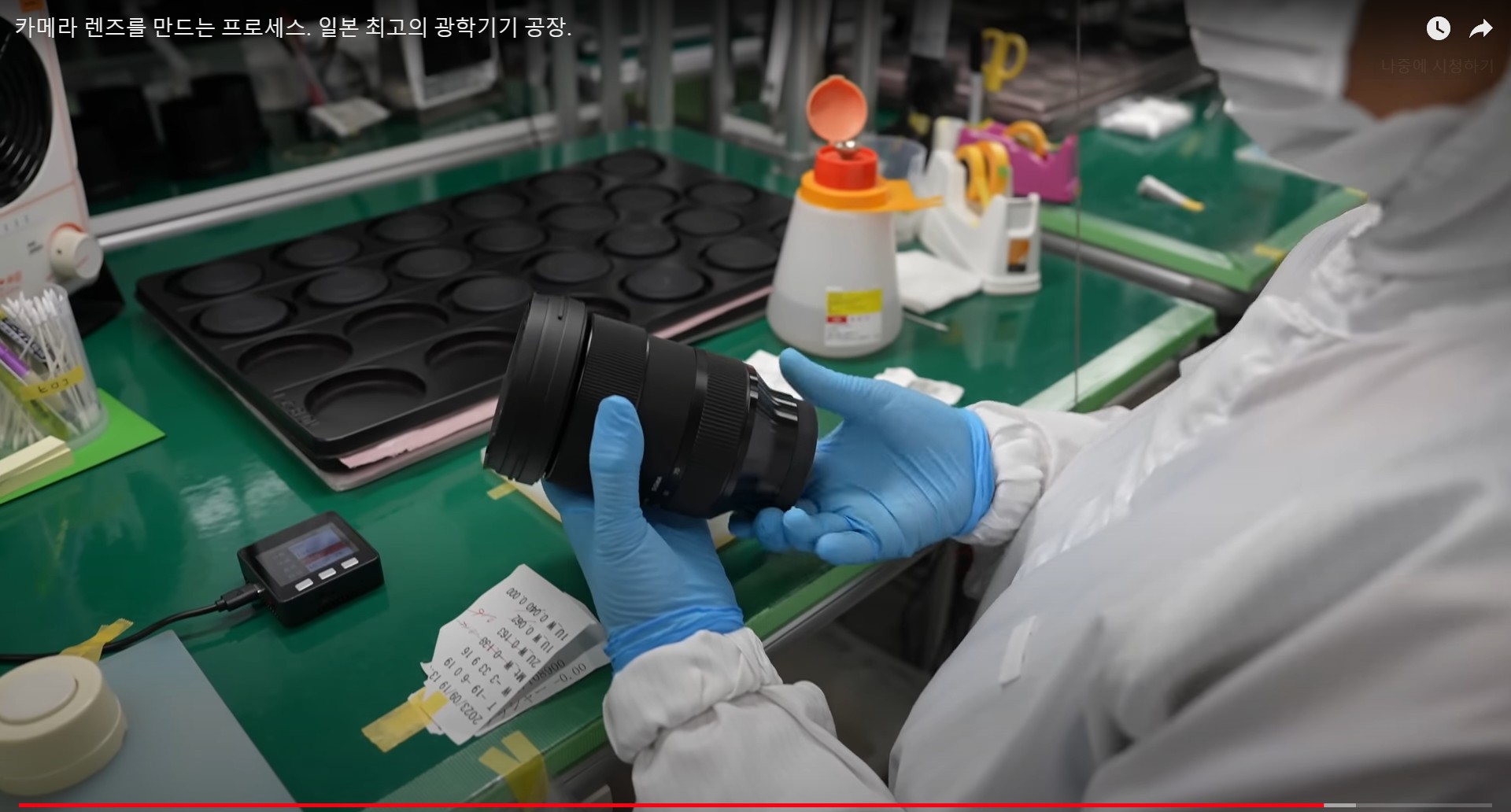

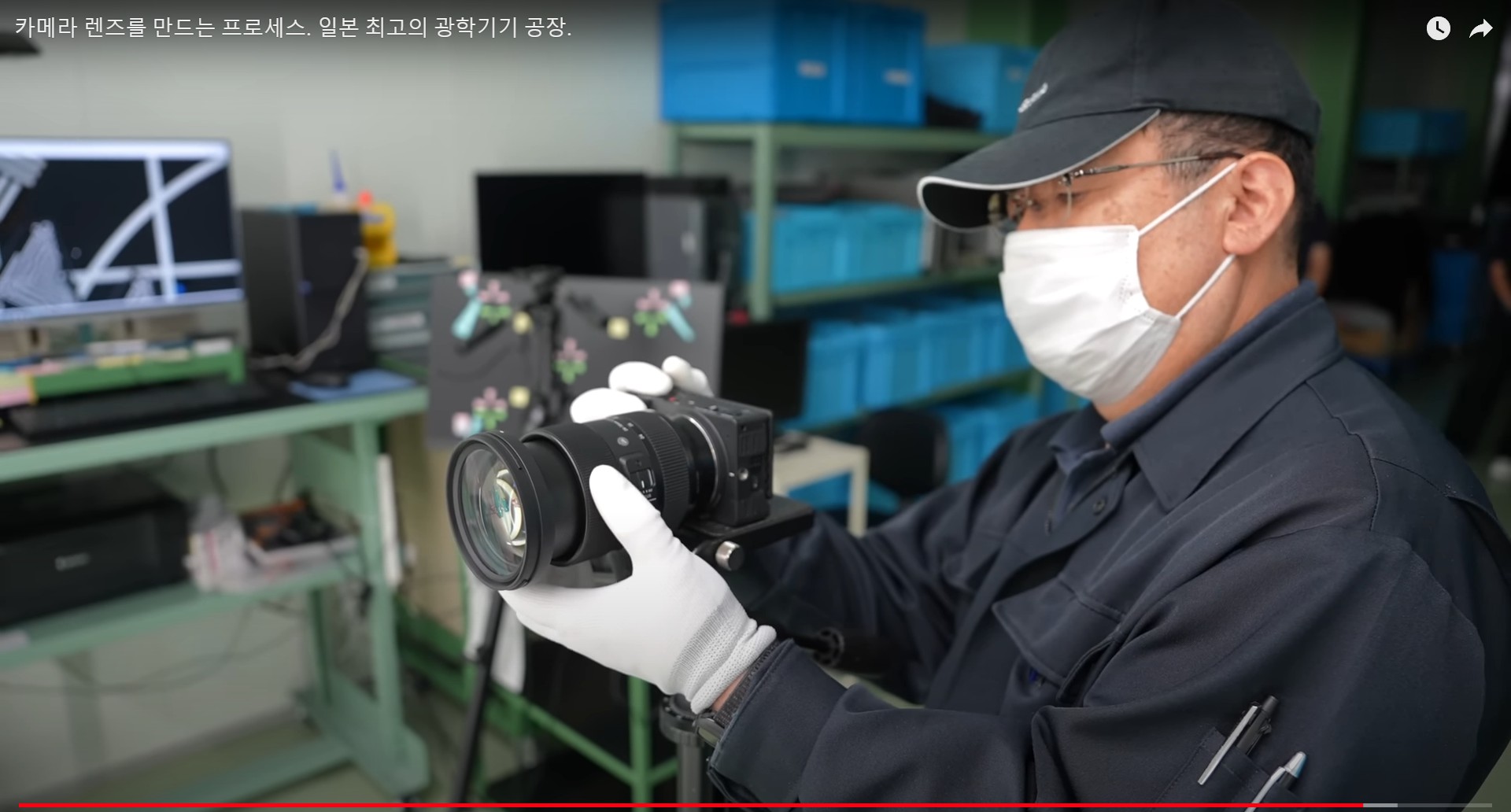

테스트 차트를 촬영하여 렌즈의 해상력을 확인합니다.

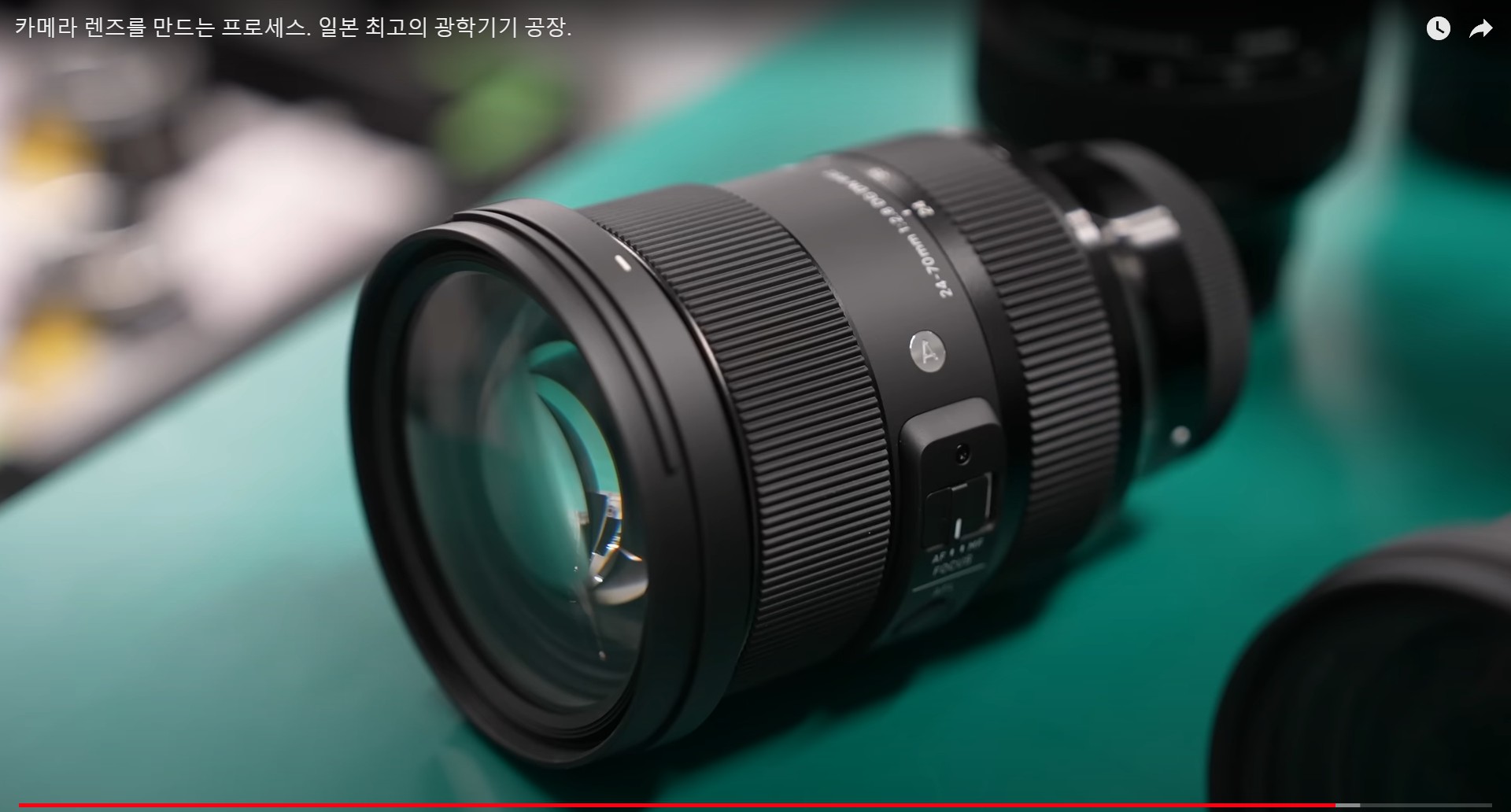

품질

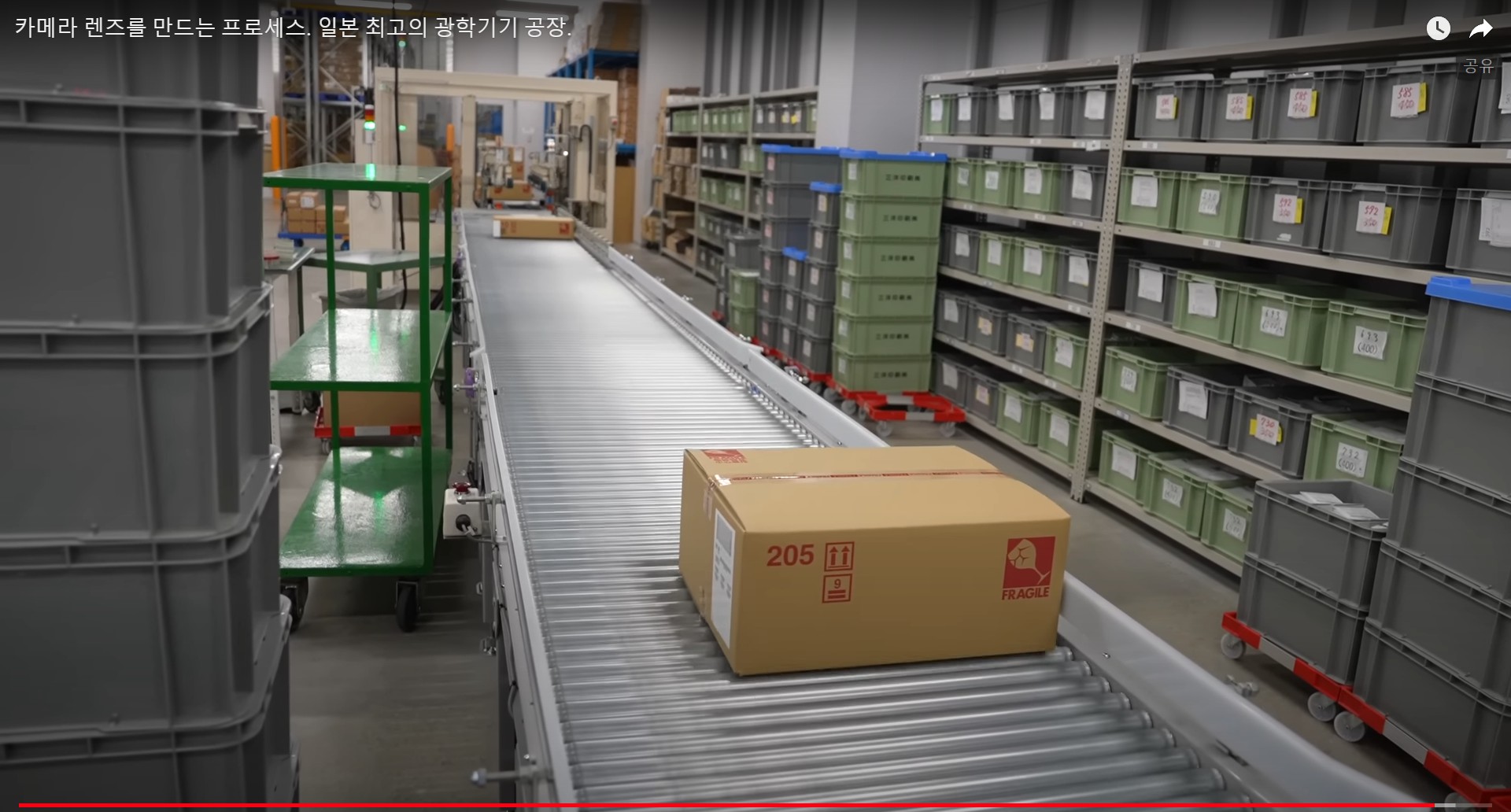

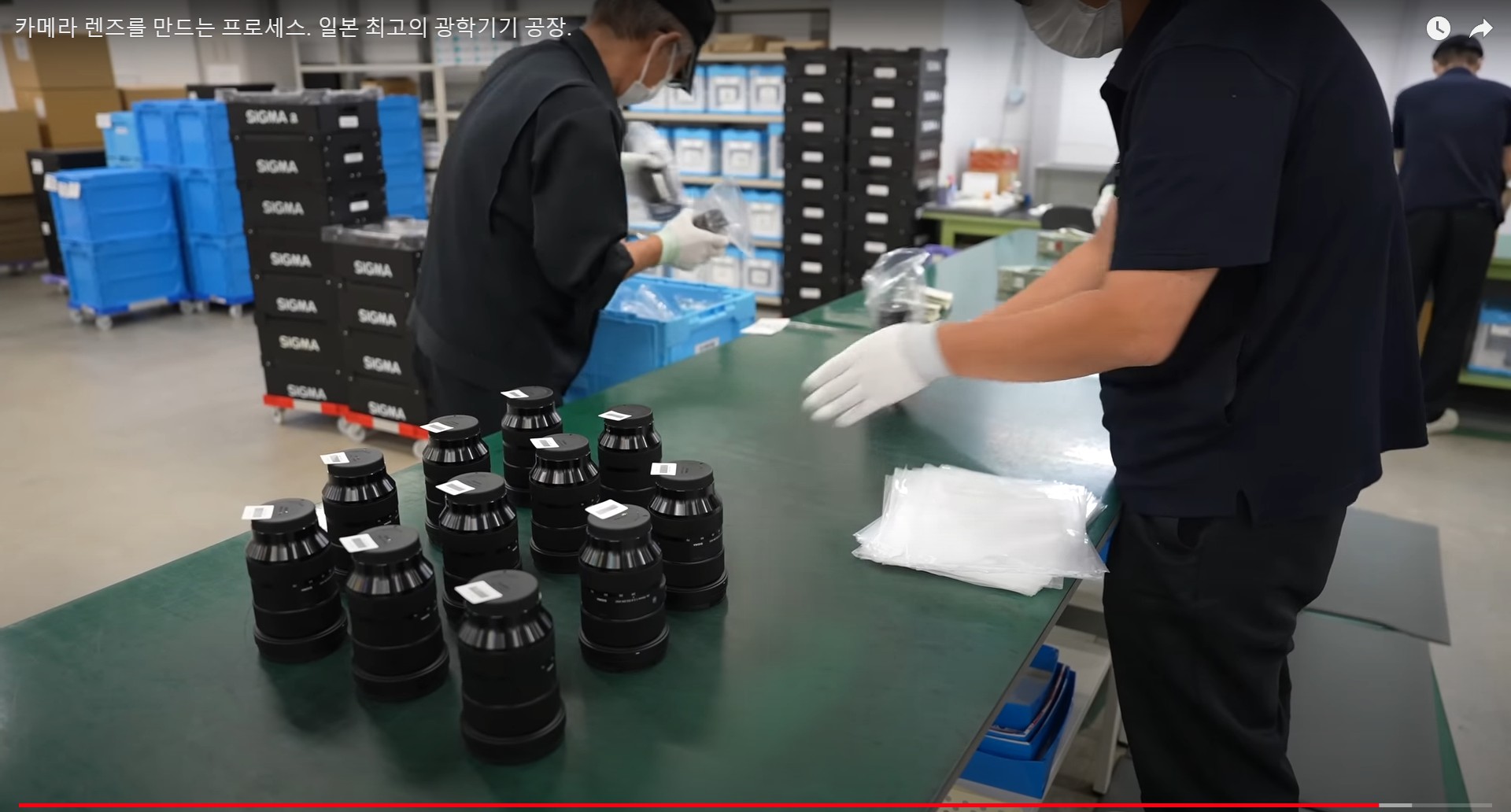

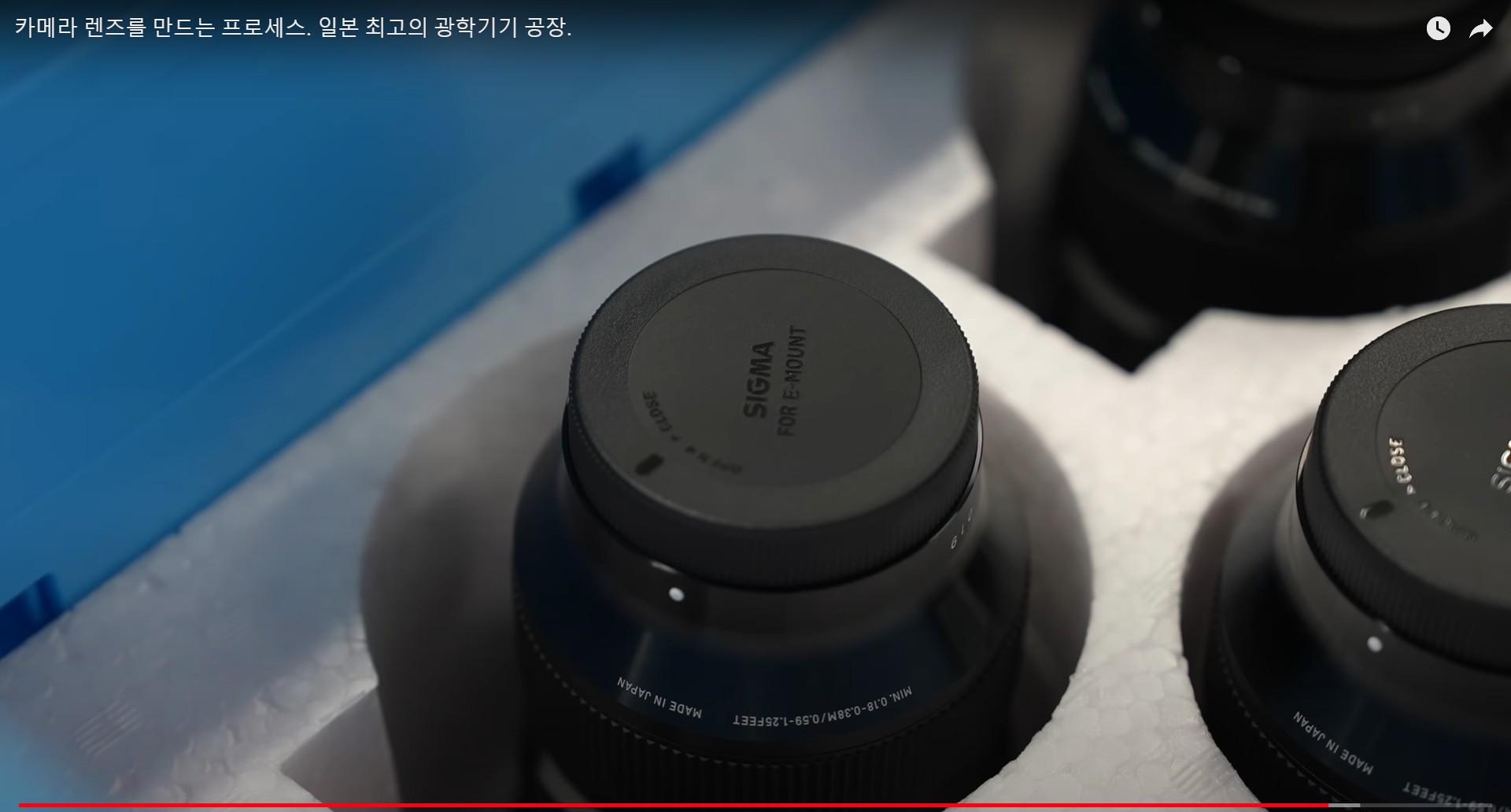

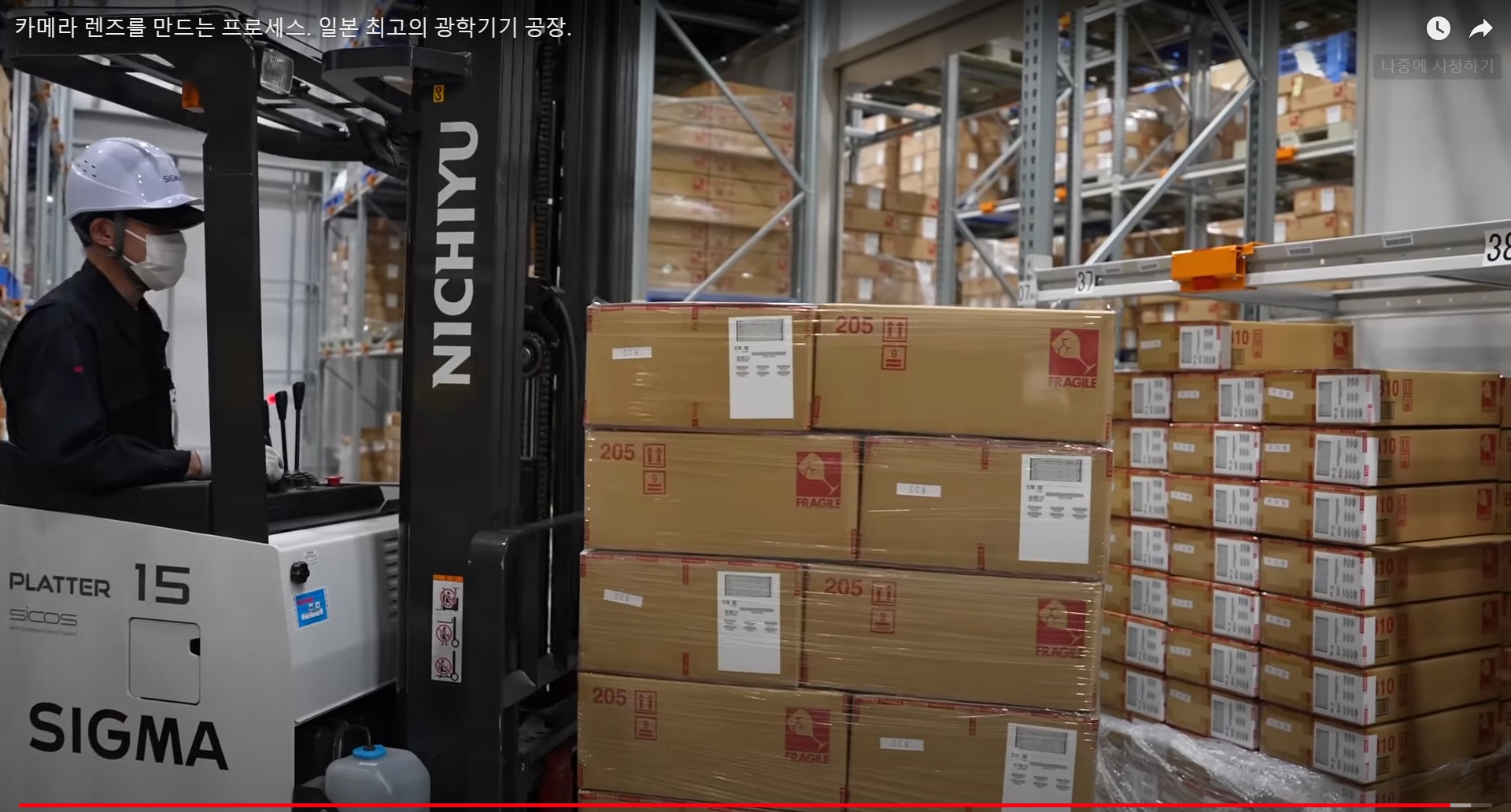

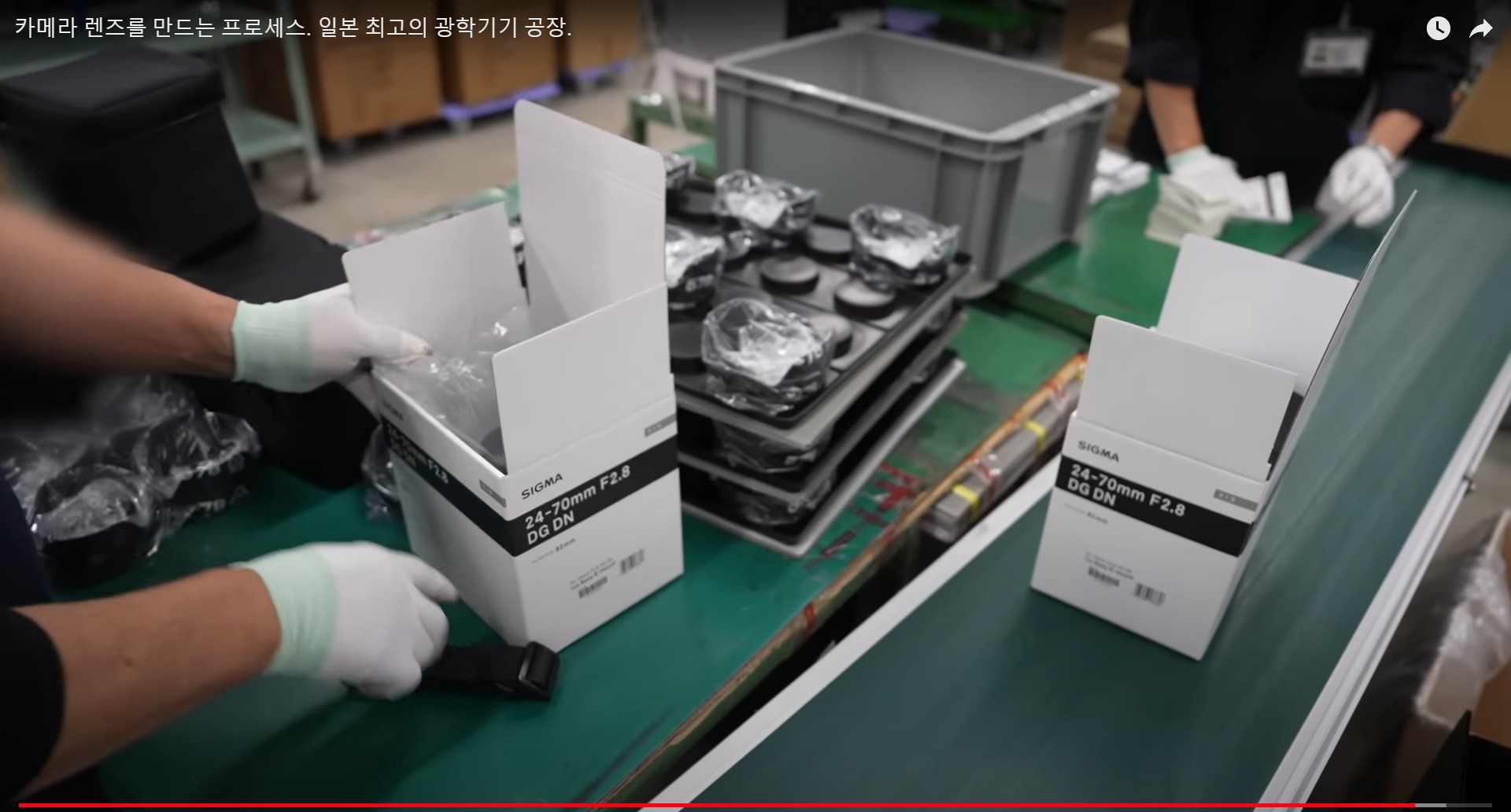

포장・출하
